一、概述

手持数据采集器（产品图片参考图一），又称盘点机、掌上电脑。它是将条码扫描装置，RFID技术与数据终端一体化，带有电池可离线操作的终端电脑设备。具备实时采集、自动存储、即时显示、即时反馈、自动处理、自动传输功能。为现场数据的真实性、有效性、实时性、可用性提供了保证。其具有一体性、机动性、体积小、重量轻、高性能，并适于手特点。

陶瓷气体放电管和半导体放电管在手持数据采集器中的应用-赛米微尔-技术支持社区

二、RS485浪涌防护方案
陶瓷气体放电管和半导体放电管在手持数据采集器中的应用-赛米微尔-技术支持社区
三、方案说明
对数据采集器上的RS485通信口做浪涌防护，后级防护可选用半导体放电管，容值较低，远距离信号传输也不会受影响。浪涌防护等级较高，可过8/20uS浪涌百安培以上。加上前级的放电管，可过较高等级的浪涌测试。

四、测试标准及要求
该方案可过IEC61000-4-5标准下1.2/50uS测试差模2000V，共模4000V。该方案的优势是器件本身的容值低，不影响RS485通信远距离传输。

五、器件选型

1、陶瓷气体放电管SG3D05B090

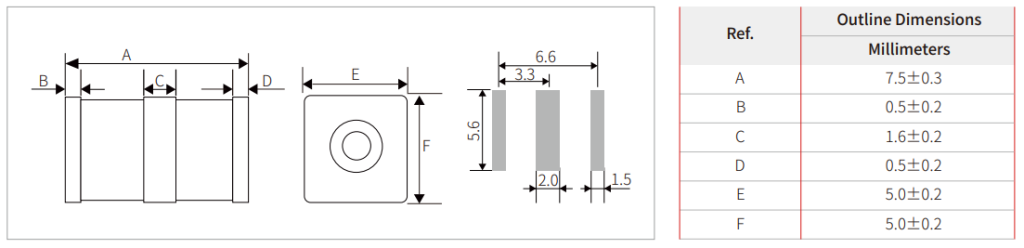

SG3D05系列气体放电管（GDT）旨在针对因雷击干扰引起的快速上升瞬态电压提供高水平保护。 采用方形表面安装式封装（φ5.0*7.5) 具备5kA浪涌性能以及 ≤1.5pF的断态电容值。

1.1、典型特性
> 5kA浪涌性能，占用空间极小（φ5.0*7.5）
> 不会因信号电压变化而变化的超低电容（< 1.5 pF）
> 表面安装式封装，配方形管体与端子

1.2、应用领域
> G.Fast、xDSL、10GbE与10/100/1000 BaseT以太网端口保护
> 卫星、CATV设备与机顶盒
> 同轴电缆
> 以太网、RS-485、RS-232等接口
> 宽带设备
> 普通电信设备
> 工业自动化
> 电源逆变器/变频驱动器（VFD）

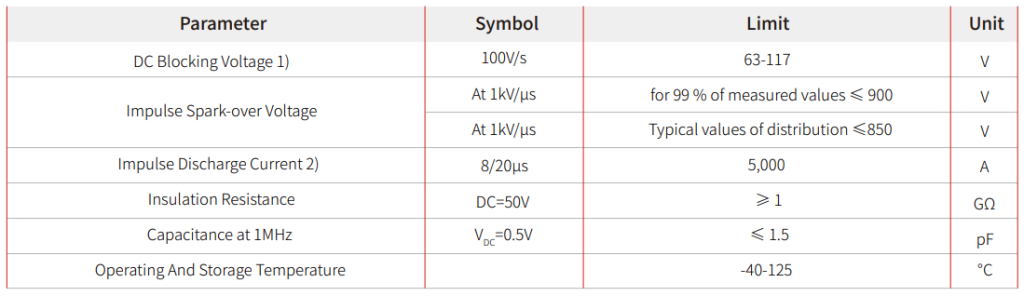

1.3、典型参数表
陶瓷气体放电管和半导体放电管在手持数据采集器中的应用-赛米微尔-技术支持社区
1.4、产品线信息：https://www.semiware.com/product/SG3D05B090.html

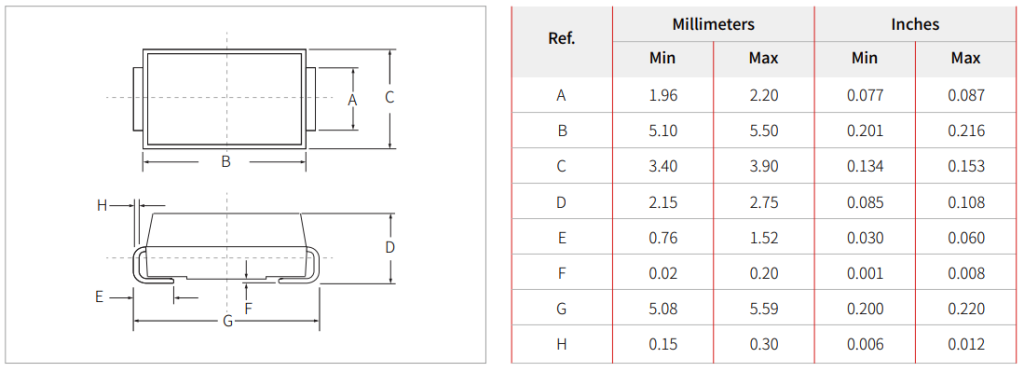

2、半导体放电管STB100B6.0
STB100B6.0系列半导体放电管产品具有极间电容小，漏电流小，浪涌吸收能力强，稳定性强等产品特性。这款轴向引线器件非常适用于电话、应答机、调制解调器、传真机接口等客户端设备（CPE），还可用于有一定过流保护要求的T1/E1/J1中继卡等的过压保护装置。

2.1、典型特性
> 采用标准表面贴装式DO-214AA封装
> 10/1000μs波形时的峰值浪涌能力达到100A
> 10/700μs波形时的峰值浪涌能力达到6KV
> 响应速度快,达到uS级
> 漏电流小
> 极间电容低
> 不含卤素且符合RoHS及Reach测试标准

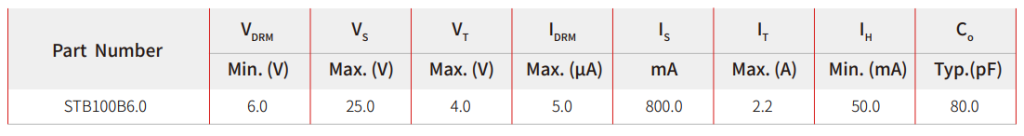

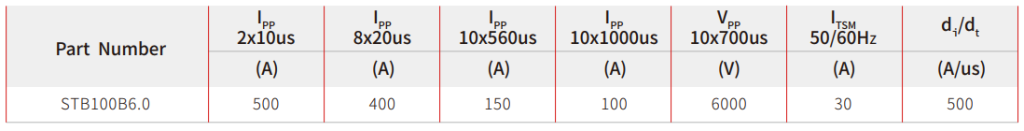

2.2、典型参数表
陶瓷气体放电管和半导体放电管在手持数据采集器中的应用-赛米微尔-技术支持社区
2.3、产品线信息：https://semiware.com/product/STB100B6.0.html
