产品简介
1N4148WT是一款高速开关二极管，采用SOD-523超小型封装，专为高频开关、信号调制和逻辑电路设计。采用外延工艺，非常适合表贴式电路。此外，它们还具备低泄漏电流几乎见于每种电子应用，在电路中执行一项最重要的功能。无论对于通用开关，还是超高速开关，稳健的性能都不可或缺。
关键特性
超快开关速度：
- 反向恢复时间（trr）4ns（典型值）
- 正向导通时间（ton）<10ns
低正向压降（VF）：
- 1.25V（@10mA），提高能效
高反向耐压（VR）：
- 100V（最大重复反向电压）
小信号处理能力：
- 峰值脉冲电流（IFSM）2A
微型封装：
- SOD-523，比SOD-123节省50%空间
典型应用
高速开关电路：
- 数字逻辑电路（如CMOS/TTL电平转换）
- 单片机I/O端口保护
信号处理：
- 射频检波、包络检测
- 脉冲和方波整形
电源管理：
- 低压DC-DC续流二极管
- 反向极性保护
消费电子：
- 智能手机天线开关
- 蓝牙/Wi-Fi模块信号调理

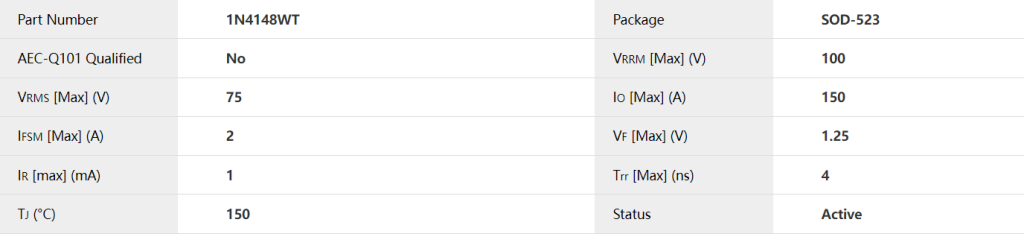

技术参数图
产品优势
- 高频性能优异：ns级开关速度，适合MHz级信号处理
- 低功耗设计：超低正向压降减少能量损耗
- 高可靠性：通过JEDEC认证，MSL Level 1（无铅焊接）
- 空间优化：SOD-523封装适用于微型化设备
产品数据手册
设计注意事项
高频应用：
- 需注意PCB走线寄生电感（建议长度<5mm）
- 高速开关时建议并联肖特基二极管
功率限制：
- 避免长时间超过200mA正向电流
- 高温环境下需降额使用
