汽车大灯作为车辆重要的电子部件，其在研发和测试阶段需要进行多项电气性能验证，包括抛负载测试（Load Dump Test）和静电防护（ESD）测试。以下是这两项测试的详细介绍及其标准要求：
一、抛负载测试（Load Dump Test）
1、什么是抛负载？
抛负载是指汽车在运行过程中，如果蓄电池突然断开（如接线端松动），车辆发电机在不经电池吸收的情况下突然对系统供电，瞬间可能产生高达几十伏的电压冲击，可能会损坏电子设备。
2、测试目的
验证汽车大灯电路在遭遇发电机抛负载冲击电压时的耐受能力。
3、测试标准和参数（依标准如 ISO 7637-2）
- 脉冲类型：ISO 7637-2 中定义的 Pulse 5（5a/5b）
- 电压幅值：Pulse 5a-最大可达 87V（对12V系统）Pulse 5b-更小电压，用于仿真电池重接
- 脉冲持续时间：约 400ms
- 上升时间：5ms 到 10ms
- 电源电压：12V 系统或 24V 系统
- 重复次数：如 OEM 要求，通常 5~10 次
4、判定标准
- 功能不受影响
- 无永久性损坏
- 重启后工作正常
二、静电防护（ESD）测试
1、测试目的
评估大灯电子系统抵御静电放电（ESD）干扰的能力，防止在组装或使用过程中因静电造成损坏。
2、测试标准
- ISO 10605（汽车整车/组件 ESD 试验标准）
- IEC 61000-4-2（广泛用于电子设备）
3、测试方式
- 接触放电：用于导电表面
- 空气放电：用于绝缘材料表面
4、判定标准（取决于客户要求）
- 等级 A：无任何功能干扰或损坏
- 等级 B：短暂功能失效，但自动恢复
- 等级 C：需重启恢复
- 等级 D：永久损坏，不可恢复（不合格）

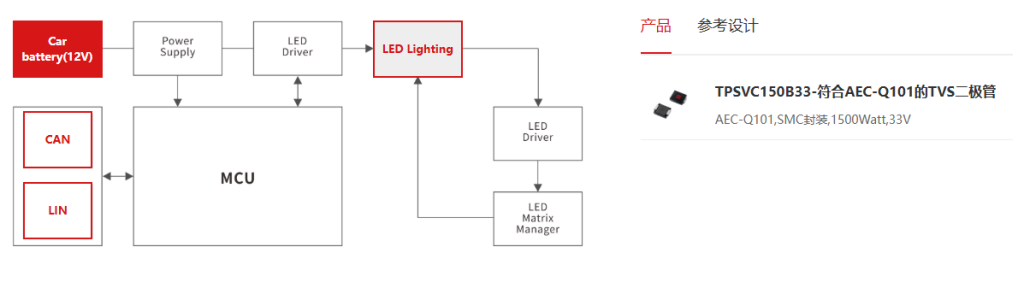

三、参考防护电路
四、接口保护说明及推荐器件
1、12V电源口
12V 电源口的抛负载保护电路主要用于应对汽车电源系统中由于电池断开而产生的高电压脉冲（Load Dump），其瞬时电压可能达到 60V~100V，对后端电子设备造成致命伤害。
推荐使用TPSVC150B33系列车用TVS二极管产品，符合AEC-Q101认证标准。具有极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力， 它旨在保护车载电子设备免受ESD、EFT和电感性负载开关电压瞬态事件的影响，适用于条件恶劣的汽车抛负载应用。
TPSVC150B33系列车用TVS二极管数据手册
使用注意事项
- 必须选择车规级元件（AEC-Q101），确保在极端温度/湿度下可靠运行。
- TVS二极管必须并联连接，不能串联。
- 若需防止持续过压，可考虑加 LDO 或 DC-DC 模块带 OVP 功能。
- 可加 瞬态脉冲模拟器（如 ISO 7637-2 Pulse 5a） 进行实验室验证。
2、CAN总线接口
CAN总线是汽车和工业系统中广泛使用的通信总线，对静电放电（ESD）保护至关重要，因为其物理层经常暴露于车辆外部或连接器接口，容易受到静电干扰。一个良好的 CAN总线静电保护方案 能有效防止通信异常、控制单元失效甚至物理损坏。CAN总线ESD保护的目标：
- 抵御静电放电（ESD）电压（±8kV~±25kV）
- 抵御浪涌、电快速瞬变（如 ISO 7637、ISO 10605）
- 不影响CAN信号质量（不增加太多电容）
- 满足车规标准（如 AEC-Q101、ISO 11898）
推荐使用TPSE23T20B24LB系列汽车用ESD静电抑制器，符合AEC-Q101认证标准。具有漏电流小，反应速度快（nS级），可靠性高等特性，被广泛应用于车载电子设备中HDMI，USB，VGA等高速信号传输接口ESD静电防护，保护每个输入/输出引脚，为可能经历破坏性静电放电(ESD)的电子设备提供高级别保护。
TPSE23T20B24LB系列汽车用ESD静电抑制器数据手册
使用注意事项
- 避免使用普通齐纳管替代ESD静电抑制器，因响应速度和功率不匹配
- 不推荐在 CANH 和 CANL 之间直接接ESD静电抑制器，建议 CANH-GND、CANL-GND 分别保护
- ESD静电抑制器的电容越低越好，防止通信波形畸变
- 布局时优先靠近连接器放置ESD静电抑制器，形成最近路径泄放 ESD 到地
- 可选冗余方案：CAN收发器本身带 ESD 保护 + 外部ESD静电抑制器双重保障
3、LIN总线接口
LIN总线（Local Interconnect Network）在汽车中常用于低速、低成本的控制模块通信，如车窗、电动座椅、大灯控制等。虽然它工作在较低频率（20kbps），但由于其单线通信结构和暴露在连接器端，ESD防护仍然非常重要。LIN总线 ESD 防护目标：
- 抵御静电放电（±8kV 接触 / ±15~25kV 空气）
- 不影响LIN信号完整性（低频但要维持逻辑电平）
- 满足车规要求（AEC-Q101、ISO 10605）
- 与 LIN 收发器兼容（如 TJA1021、ATA663211）
推荐使用PESD1LIN系列车用静电抑制器产品，符合AEC-Q101认证标准。具有漏电流小，反应速度快（nS级），可靠性高等特性，被广泛应用于车载电子设备中HDMI，USB，VGA等高速信号传输接口ESD静电防护，保护每个输入/输出引脚，为可能经历破坏性静电放电(ESD)的电子设备提供高级别保护。
PESD1LIN系列车用静电抑制器数据手册
使用注意事项
- ESD静电抑制器必须靠近LIN物理接口（连接器）布置，以提供最快泄放路径
- 不建议用齐纳管替代ESD静电抑制器（二极管响应速度慢，钳位能力差）
- LIN 收发器自带保护功能 ≠ 替代外部保护元件
- 可选加 RC 滤波器（限速+抗尖峰干扰），例如：R = 100Ω，C = 1nF～2.2nF（慎用，过大可能影响通信）
4、LED灯珠
汽车 LED 灯珠在工作时对电压变化非常敏感，特别是在遭遇电压瞬变（如抛负载、突波、雷击、反接）时，极易损坏。因此，必须为其设计可靠的过电压保护电路，以确保其在严苛的车载环境中长期稳定运行。
推荐使用PLED06F系列开路保护器产品，采用SOD-123FL标准封装，产品可在LED灯串中的单个LED发生开路故障时，提供转换电子分路。因此，即使该灯串中某个LED已失效，仍然可以确保整个LED阵列继续工作，从而为车头灯、飞机照明、飞机跑道照明、路旁警示灯等照明应用设备提供更为可靠的照明功能。
PLED06F开路保护器数据手册
了解更多
