产品简介

ES1D是一款高效、快速恢复的整流二极管,采用SMA标准封装。该系列产品具有超快反向恢复时间和低正向压降特性,专为高频开关电源、逆变器和续流电路设计,广泛应用于电源管理、工业控制和新能源领域。

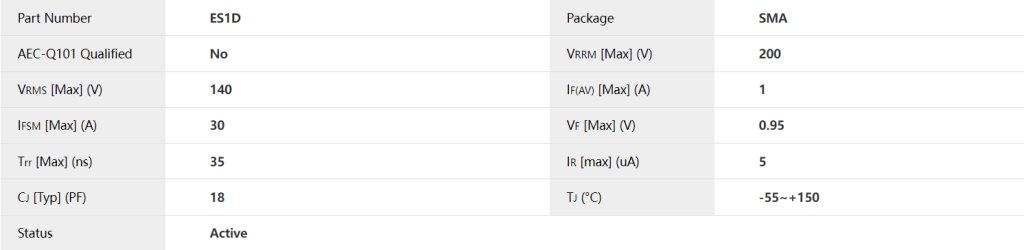

关键参数

ES1D系列快恢复二极管产品参数及其应用特性-赛米微尔-技术支持社区

核心优势

  • 超快恢复:35ns反向恢复时间
  • 高可靠性:150°C工作温度
  • 紧凑设计:SMA封装节省空间
  • 强浪涌能力:30A峰值电流

典型应用

开关电源:

  • 高频整流电路
  • 反激式转换器
  • PFC电路

新能源系统:

  • 太阳能逆变器
  • 风力发电系统

工业设备:

  • 电机驱动
  • UPS不间断电源

消费电子:

  • 适配器
  • LED驱动电源

技术对比数据手册

选型指南

同系列型号:

  • ES1J(600V/1A)
  • ES1G(400V/1A)
  • ES1H(500V/1A)

设计要点

高频应用:

  • 注意PCB布局减小寄生参数
  • 推荐使用高频板材

散热管理:

  • 大电流应用需保证足够散热面积

包装信息

  • 卷盘包装:3000pcs/卷
  • 封装信息:SMA标准封装

供货情况

ES1D系列快恢复二极管产品,采用SMA标准封装,每盘5,000个,如需了解产品详情,请访问:https://semiware.com/fast-recovery-diode/es1d/; 现提供样品,您可向全球各地的semiware 的授权经销商索取样品。
