一、概述

LIN（Local Interconnect Network，本地互连网络）是一种成本低、结构简单、可靠性高的串行单线通信协议，主要用于汽车电子系统中低速设备之间的通信，如门窗控制、电动座椅、空调、雨刷等模块。这些使用到的模块容易受到静电威胁或感性负载开关引起的电磁干扰。

二、LIN总线面临的静电问题

由于LIN采用单线通信结构，且广泛用于车门、后视镜、车灯等易接触外部环境的模块，容易受到以下静电威胁：

1、ESD（静电放电）

  • 主要来源：人体接触、插拔连接器、制造/维修过程中放电。
  • 特征：高电压（通常 > 2kV）、短时高能量脉冲。
  • 可能后果：通信错误、接收器损坏、主/从节点芯片失效。

2、EFT（电快速瞬变）

  • 来源：继电器或感性负载开关引起的电磁干扰。
  • 对LIN总线的抗扰性提出要求。

三、LIN总线的防静电保护需求

  • 满足ISO 10605 或 IEC 61000-4-2 静电测试标准（±6kV接触放电，±15kV空气放电）。
  • 保证LIN收发器不被ESD/EFT损坏。
  • 不影响正常通信（即保护器件需低电容、快速响应）。

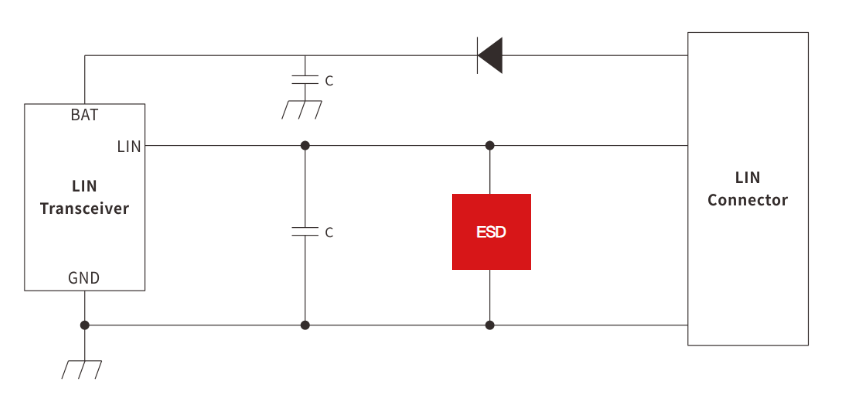

四、Semiware推出的静电保护方案框图

汽车电子中LIN总线静电保护方案及抗扰性设计-赛米微尔-Semiware-博客

五、电路说明及推荐相关保护器件

1、设计要点：

  • 器件应并联于LIN信号线与地之间。
  • 工作电压需高于LIN正常通信电压（通常12V系统中LIN电平范围为0~18V）。
  • 尽量靠近LIN接口处布置保护器件。
  • LIN总线在车用场景下需重点考虑静电放电的防护；
  • ESD防护器件必须兼顾保护能力和通信兼容性（低电容、低漏电）；
  • 选型时参考ESD等级、电压、电容值等关键参数，符合车规标准者更为可靠。

2、推荐电路保护器件

框图中ESD推荐使用 Semiware 公司的PESD1LIN系列车规ESD二极管产品，是 Semiware 公司专为 LIN总线（Local Interconnect Network）设计的静电抑制器件，具有车规级高可靠性和优异的ESD防护能力。

2.1、典型特性

  • 专为LIN总线设计：支持12V汽车系统LIN通信的电压和协议要求
  • 高ESD承受能力：远超IEC标准，确保车辆长期稳定运行
  • 小封装适应高密度布局：SOT23封装节省PCB空间
  • 快速响应速度：能够在纳秒级响应静电放电
  • 低泄漏电流与低电容值：不影响总线正常通信性能

2.2、数据手册

PESD1LIN-车用ESD二极管下载

2.3、更多信息

如需了解更多产品详情，请访问https://semiware.com/automotive-esd/pesd1lin/

关于Semiware

Semiware 是电路保护解决方案的综合服务商，公司凭借其在半导体领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。我们拥有丰富的电路保护器件产品组合以满足客户需求，包括过压保护、过流保护、复合保护、分立器件以及先进的封装技术。我们通过全球各地的电磁兼容实验室以及FAE工程师，为客户提供完整的解决方案与产品组合，详细信息请参阅 https://semiware.com
