产品简介

p0080sa是一种半导体放电管（Thyristor Surge Suppressor, TSS），专门用于通信线路和低电压信号端口 的过压保护。其工作原理基于晶闸管（SCR）结构，在浪涌电压超过触发阈值时迅速导通，泄放大电流，保护后端电路。

关键特性

  • 高浪涌吸收能力：峰值电流，适用于雷击、EFT等强干扰防护。
  • 低电容（<50pF）：适合高速信号线路（如RS-485、电话线、以太网）。
  • 精确触发电压（VBO）：80V（典型值），确保在过压时快速响应。
  • 低漏电流（<1μA）：正常工作时不影响信号传输。
  • 双向保护：适用于交流或正负极性浪涌防护。

典型应用

通信设备：

  • xDSL调制解调器、电话线（POTS）保护
  • RS-485/422、CAN总线接口防护

工业控制：

  • PLC的I/O端口、传感器信号线保护

消费电子：

  • 安防监控（如PoE摄像头）的浪涌防护

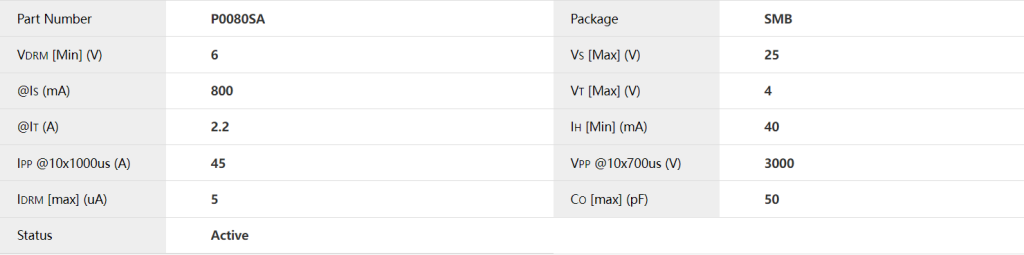

技术参数（典型值）

P0080SA系列通用型半导体放电管产品电性参数、应用领域及规格书-赛米微尔-技术支持社区

核心优势

  • 快速响应（ns级）：比气体放电管（GDT）更快，适合高频信号保护。
  • 自恢复特性：浪涌结束后自动复位，无需更换。
  • 高可靠性：通过IEC 61000-4-5（浪涌）、IEC 61000-4-4（EFT）等认证。

产品数据手册

P0080SA系列半导体放电管产品数据手册下载

设计注意事项

  • 与TVS二极管配合使用：可组成二级防护（TSS泄放大电流，TVS钳位残压）。
  • 避免长期过压：超过VDRM可能导致器件损坏，需确保工作电压低于60V。
  • 布局优化：尽量靠近被保护接口，减少寄生电感影响。

更多信息

P0080SA系列半导体放电管产品，采用SMB标准封装，每盘3,000个。了解更多产品详情，请访问https://semiware.com/product-general-thyr/p0080sa/; 现提供样品，您可向全球各地的Semiware 的授权经销商索取样品。
