概述

P0080SA系列半导体放电管TSS)是一种基于四层PNPN半导体结构组成(类似晶闸管SCR)的过电压保护器件,具有双向导电特性,其工作原理和特性使其在电子电路中具有重要应用。主要用于视频/音频接口及其他防雷击、浪涌抑制场景。

产品特性

  • 采用标准表面贴装式SMB封装
  • 10/700μs波形时的峰值浪涌能力达到3KV
  • 10/1000μs波形时的峰值浪涌能力达到45A
  • 响应速度快,达到uS级
  • 漏电流小
  • 极间电容低
  • 不含卤素且符合RoHS及Reach测试标准

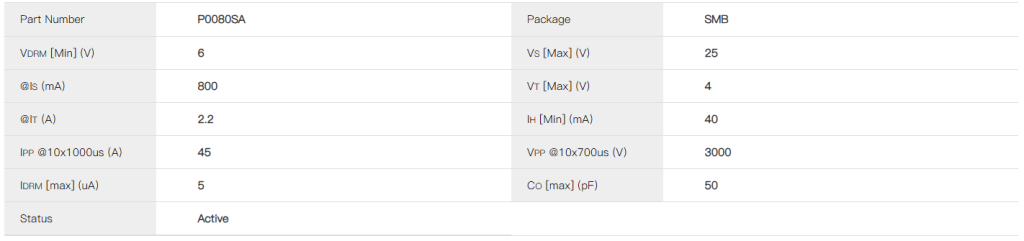

电性参数表

P0080SA半导体放电管电性参数及数据手册-赛米微尔-技术支持社区

封装尺寸图

SMB封装尺寸图

数据手册

应用领域

  • 通信设备:以太网、RS-485、电话线等接口的防雷保护。
  • 电源系统:AC/DC输入端的浪涌抑制。
  • 工业控制:传感器、PLC等敏感电路的过压保护。
  • 消费电子:安防设备、智能家居的浪涌防护。

使用注意事项

  • 击穿电压:VBR需高于电路正常工作电压,但低于被保护器件耐受电压。
  • 通流能力:根据浪涌等级(如IEC 61000-4-5)选择适配的IPP。
  • 电容参数:根据电路信号数据传输速度,选择合适的结电容CJ。
  • 热管理:大电流泄放时可能发热,需注意散热设计。
  • 复位时间:关断后需确保电流完全断开,避免持续导通。
  • 可靠性测试:多次浪涌冲击后性能可能下降,需严格测试。

了解更多

半导体放电管可有效提升电子设备的抗浪涌能力,尤其在通信和工业领域具有不可替代性。如需了解更多P0080SA系列产品详细信息,请访问https://semiware.com/product-general-thyr/p0080sa/
