概述

P0080SC系列半导体放电管产品具有极间电容小，漏电流小，浪涌吸收能力强，稳定性强等产品特性。这款表面贴装器件非常适用于电话、应答机、调制解调器、传真机接口等客户端设备（CPE），还可用于有一定过流保护要求的T1/E1/J1中继卡等的过压保护装置。

核心优势

  • 超低电容：80pF 不影响高速信号
  • 快速保护：μs 级响应速度
  • 自恢复：故障消除后自动复位
  • 微型封装：SMB节省 PCB 空间

典型应用

通信接口保护：

  • RS-232/485 接口
  • 以太网 PHY 电路
  • 电话线（POTS）终端

消费电子：

  • 智能家居控制接口
  • 音频视频输入端口

工业控制：

  • 传感器信号线
  • PLC 数字量输入

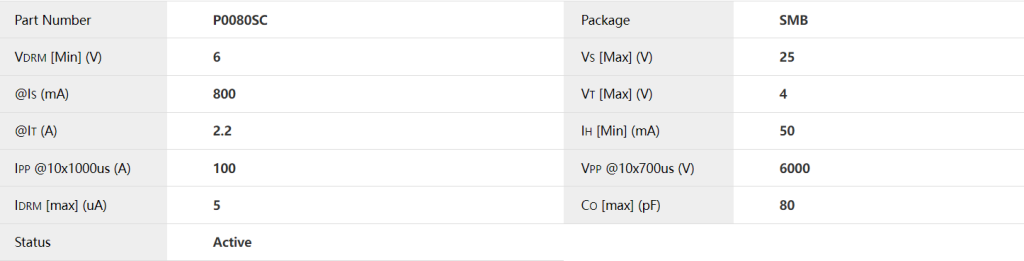

关键参数

P0080SC通用型半导体放电管产品参数及其数据手册应用-赛米微尔-技术支持社区

技术特点

  • 采用优化晶闸管结构
  • 精确的电压触发特性
  • 增强型 dv/dt 耐量
  • 稳定的高温性能
  • 符合 RoHS2.0 标准

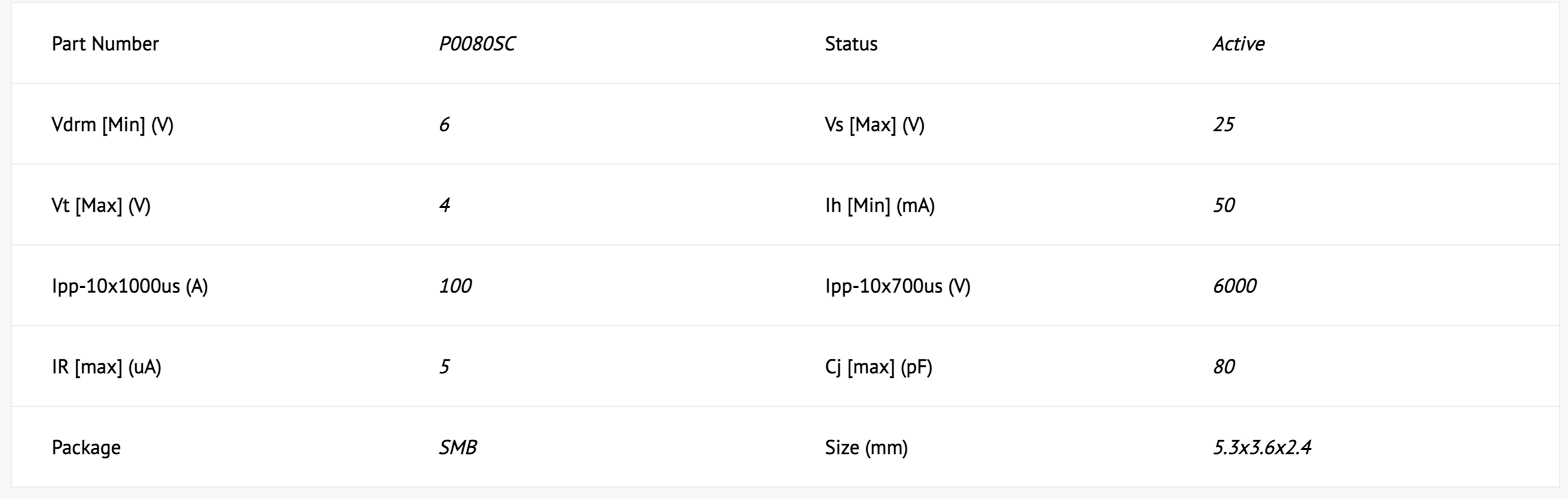

选型对比

P0080SC系列半导体放电管产品数据手册下载

 设计建议

  • 并联在被保护线路前端
  • 配合快速熔断器使用
  • 确保低阻抗接地
  • 信号线长度控制在 5cm 内
  • 避免与 TVS 并联使用

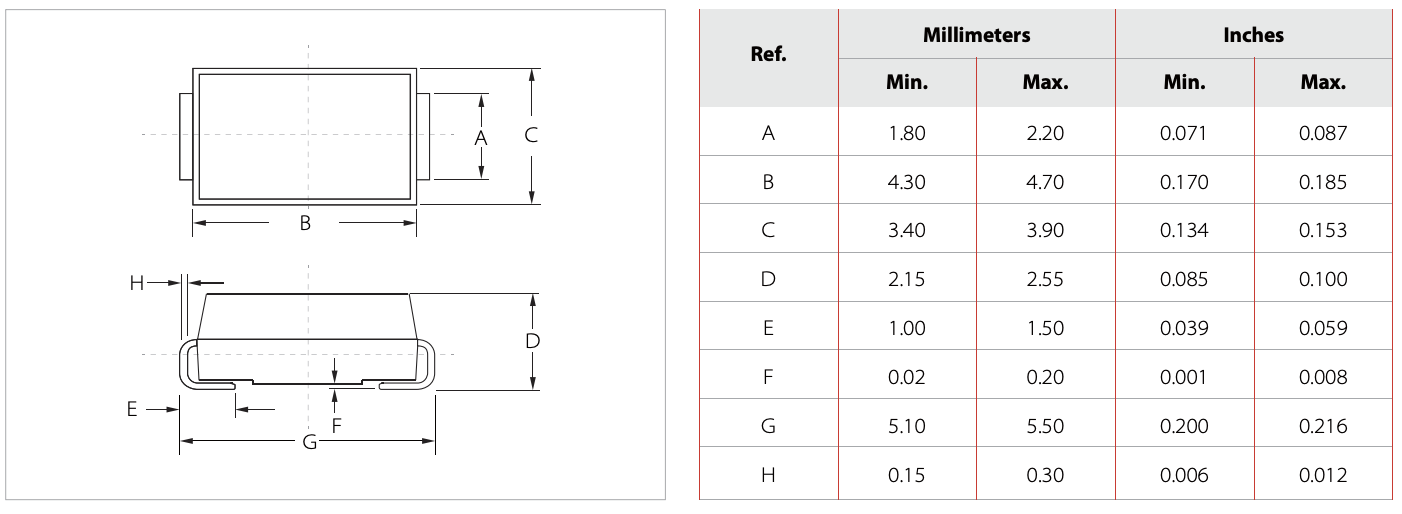

供货情况

P0080SC系列半导体放电管产品采用SMB标准封装，每盘3,000个，产品详情信息：https://semiware.com/product-general-thyr/p0080sc/ ; 现提供样品，您可向全球各地的Semiware 的授权经销商索取样品。
