产品定位

P2600SA是一款高浪涌能力半导体放电管（Thyristor Surge Suppressor），采用DO-214AA（SMB）封装，专为通信设备、工业控制等场景的雷击浪涌防护设计。产品通过晶闸管结构实现ns级响应，提供优于传统GDT（气体放电管）的保护性能。

核心特性

  • 极低残压：<10V（@5A冲击电流）
  • 双向对称保护：支持AC/DC电路
  • 超快响应：<1ns触发速度
  • 自恢复特性：浪涌后自动复位
  • 低电容设计：35pF（@1MHz）

典型应用

通信系统：

  • xDSL/POTS线路保护
  • T1/E1接口防护
  • 基站信号端口

工业现场：

  • RS-485/422总线防护
  • PLC I/O模块
  • 工业以太网PHY端

安防设备：

  • PoE供电端口
  • 监控摄像头信号线

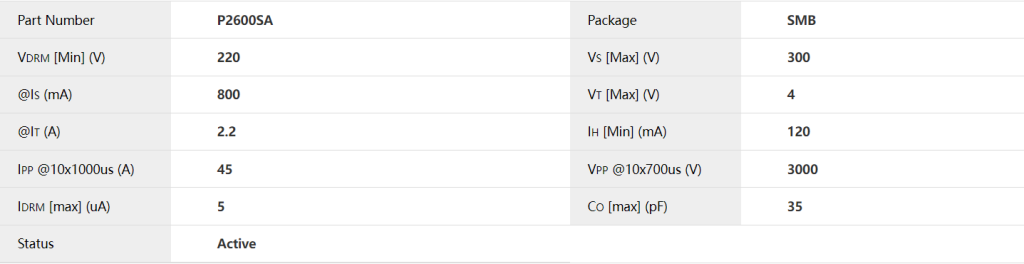

关键参数

P2600SA系列半导体放电管产品参数及其规格书-赛米微尔-技术支持社区

技术优势

对比GDT的优势：

  • 响应速度快1000倍（ns级 vs μs级）
  • 无电离延迟问题
  • 可精确控制触发电压

系统级优势：

系列选型参考手册

P2600SA系列半导体放电管产品数据手册下载

设计指南

布局要点：

  • 优先放置在连接器入口处
  • 保护回路总长<10cm

选型注意：

  • 工作电压需<220V（VDRM）
  • 高频信号需评估结电容影响

包装信息

  • 标准包装：3000pcs/卷（卷带）
  • 最小订单：支持样品申请（10pcs起）

更多信息

P2600SA系列半导体放电管产品，采用SMB标准封装，每盘3,000个。了解更多产品详情，请访问https://semiware.com/product-general-thyr/p2600sa/; 现提供样品，您可向全球各地的Semiware 的授权经销商索取样品。
