1、rj45-ethernet-switch接口概述
以太网交换机是基于以太网传输数据的交换机，以太网是采用共享总线型传输媒体方式的局域网。以太网交换机的结构是每个端口直接与主机相连，且一般工作在全双工方式。交换机能同时连通多对端口，使每一对相互通信的主机均能像独占通信媒体，进行无冲突地传输数据。其中rj-45接口应用最为普遍，因其适配线缆传输介质制作简单，传输速率快，支持的双工工作方式齐全。
2、测试标准
iec61000-4-2（esd）：30kv（air）；30kv（contact）
iec61000-4-5（surge）

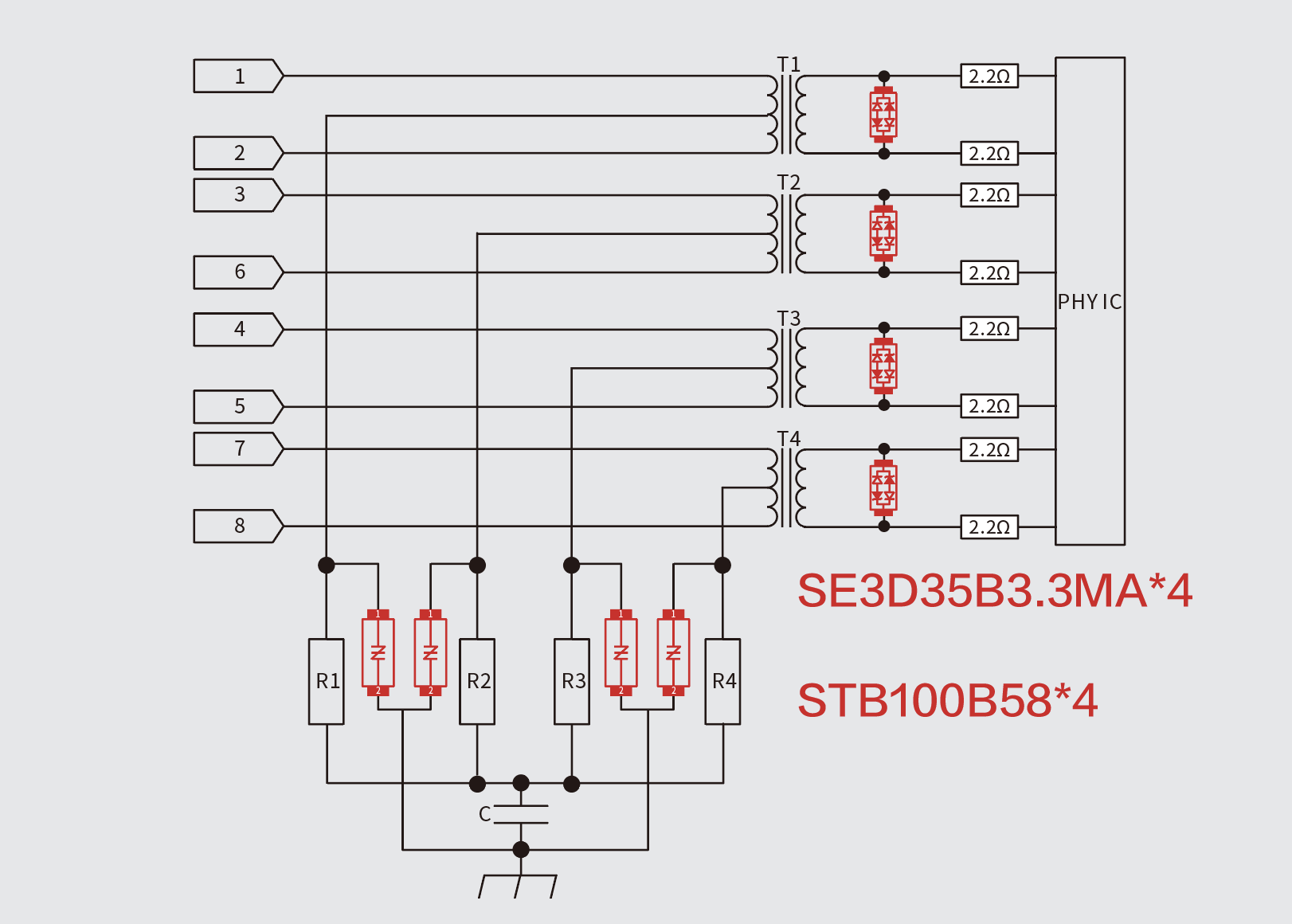

3、应用框图

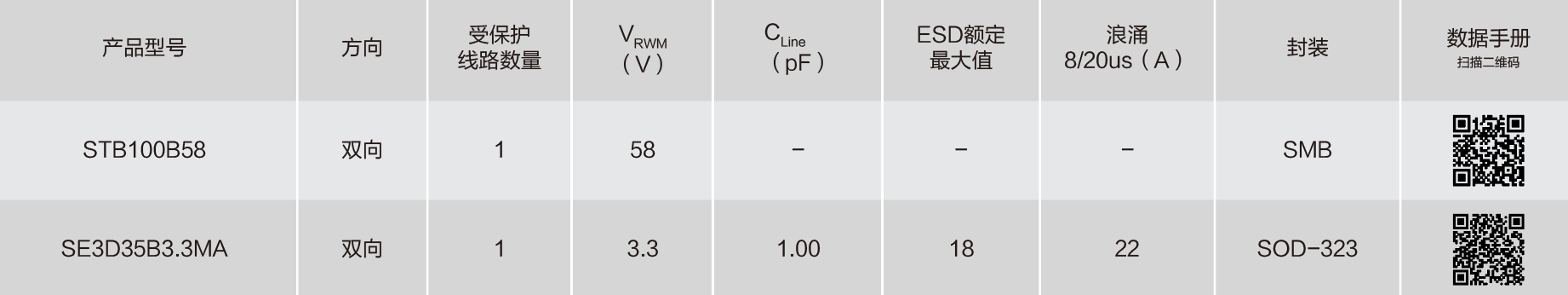

4、推荐esd保护产品
5.1.1、stb100b58产品概述
STB100B58系列半导体放电管产品具有极间电容小，漏电流小，浪涌吸收能力强，稳定性强等产品特性。这款轴向引线器件非常适用于电话、应答机、调制解调器、传真机接口等客户端设备（CPE），还可用于有一定过流保护要求的T1/E1/J1中继卡等的过压保护装置。
5.1.2、stb100b58产品具有以下主要优点：
> 采用标准表面贴装式DO-214AA封装
> 10/1000μs波形时的峰值浪涌能力达到100A
> 10/700μs波形时的峰值浪涌能力达到6KV
> 响应速度快,达到uS级
> 漏电流小
> 极间电容低
> 不含卤素且符合RoHS及Reach测试标准
5.2.1、se3d35b3.3ma产品概述
se3d35b3.3ma系列静电抑制器产品，具有漏电流小，反应速度快（ns级），极间电容小，可靠性高等特性，被广泛应用于安防监控，网络通讯，汽车电子，白色家电，工业控制等领域的信号接口esd静电防护。
5.2.2、se3d35b3.3ma产品具有以下主要优点：
> 采用标准表面贴装式sod-323封装
> 快速的响应时间
> 出色的箝位能力
> 漏电流小
> 不含卤素且符合rohs及reach测试标准
6、供货情况
STB100B58系列产品采用smb标准封装，每盘3,000个,se3d35b3.3ma系列产品采用sod-323标准封装，每盘3,000个, 现提供样品；您可向全球各地的semiware的授权经销商索取样品。 如需了解semiware授权销商名单，可访问https://semiware.com。
7、更多信息
可通过以下方式查看更多产品线信息：https://semiware.com/product/,如果您有技术问题，请按以下方式联系我们的技术支持工程师： fae01@semiware.com。
