1、RJ45-POE-PD接口概述
POE (Power Over Ethernet)指在现有的以太网Cat.5布线基础架构不作任何改动的情况下，为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。 POE也被称为基于局域网的供电系统(POL, Power over LAN )或有源以太网( Active Ethernet)，有时也被简称为以太网供电，这是利用现存标准以太网传输电缆的同时传送数据和电功率的最新标准规范，并保持了与现存以太网系统和用户的兼容性。

2、测试标准
iec61000-4-2（esd）：30kv（air）；30kv（contact）
iec61000-4-5（surge）

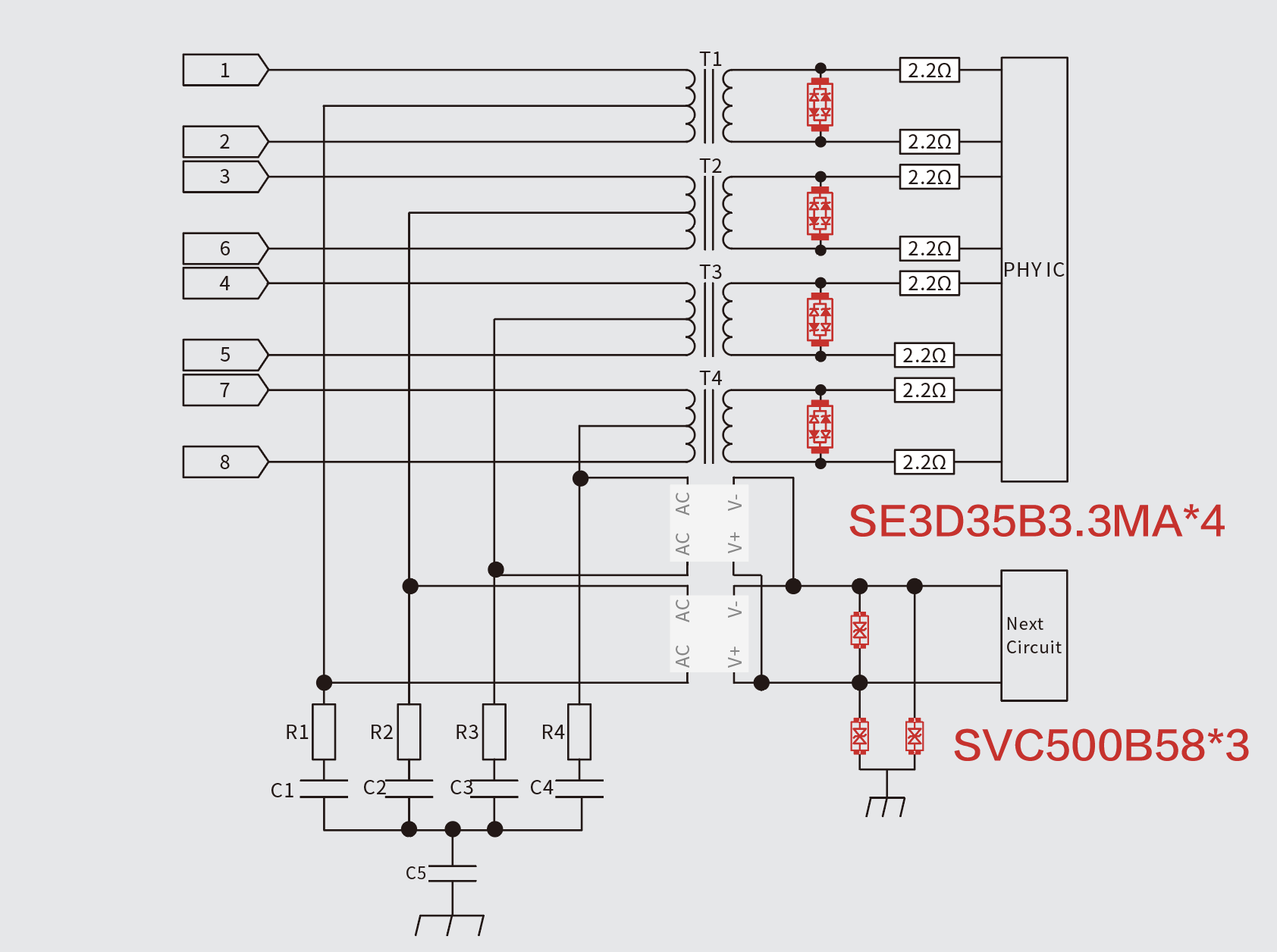

3、应用框图
POE接口的浪涌保护和ESD静电保护方案-赛米微尔-技术支持社区

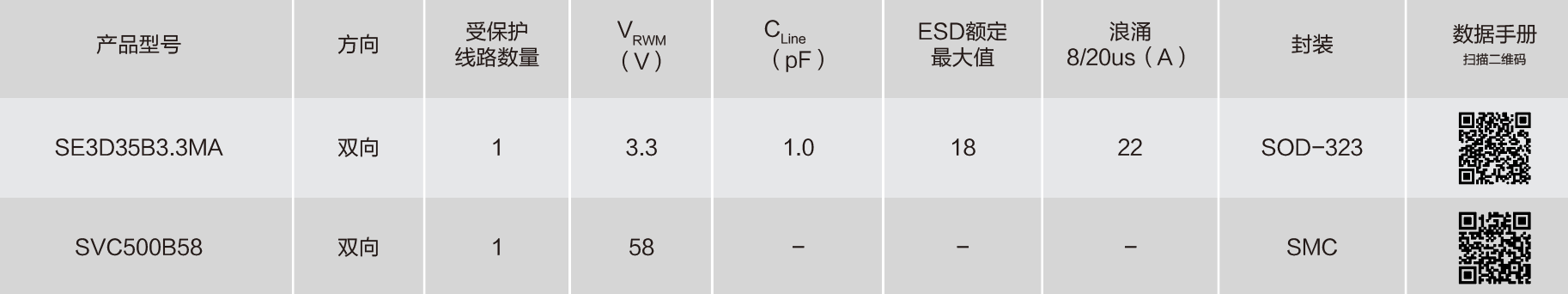

4、推荐ESD静电保护产品

POE接口的浪涌保护和ESD静电保护方案-赛米微尔-技术支持社区

5.1.1、SVC500B58产品概述
SVC500B58系列TVS瞬态抑制二极管产品,具有极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力。专门用于保护电路应用中敏感电子设备，使其免受雷击和其他瞬态电压事件引起的瞬态电压侵害。

POE接口的浪涌保护和ESD静电保护方案-赛米微尔-技术支持社区
贴片TVS管-瞬态抑制二极管-双向TVS二极管

5.1.2、SVC500B58产品具有以下主要优点：
> 采用标准表面贴装式SMC封装
> 10×1000μs波形时的峰值脉冲功率为5000W，重复频率（工作循环）:0.01%
> 快速的响应时间: 从0伏特至VBR最小值通常小于1.0ps
> 出色的箝位能力
> 漏电流小
> 可保证高温焊接: 接线端260°C/40秒
> 不含卤素且符合RoHS及Reach测试标准

5.1.3、SVC500B58系列双向TVS管相关信息：
SVC500B58系列双向TVS管，采用SMC标准封装，每盘3,000个, 了解产品详细参数信息，请访问：https://semiware.com/product-tvs-diode/svc500b58/，现免费提供样品；您可向全球各地的semiware的授权经销商索取样品。

5.2.1、SE3D35B3.3MA产品概述
SE3D35B3.3MA系列静电抑制器产品，具有漏电流小，反应速度快（ns级），极间电容小，可靠性高等特性，被广泛应用于安防监控，网络通讯，汽车电子，白色家电，工业控制等领域的信号接口esd静电防护。

POE接口的浪涌保护和ESD静电保护方案-赛米微尔-技术支持社区
ESD二极管-静电抑制器

5.2.2、SE3D35B3.3MA产品具有以下主要优点：
> 采用标准表面贴装式SOD-323封装
> 快速的响应时间
> 出色的箝位能力
> 漏电流小
> 不含卤素且符合RoHS及Reach测试标准

5.2.3、SE3D35B3.3MA系列静电抑制器相关信息：
SE3D35B3.3MA系列多路静电抑制器（ESD二极管）产品，采用SOD-323标准封装，每盘3,000个, 了解产品详细参数信息，请访问：https://semiware.com/tvs-array/se3d35b3-3ma/，现免费提供样品；您可向全球各地的semiware的授权经销商索取样品。
