SE10F20B8.0A系列ESD二极管电性参数及数据手册

概述

SE10F20B8.0A系列ESD二极管产品，产品采用DFN1006表面贴装工艺，产品具有漏电小，反应速度快，可靠性高等特性，可同时保护1路双向I/O接口。SE10f20B8.0A系列ESD二极管专门用于信号接口或电源口ESD静电及浪涌防护应用中的静电抑制。

特性

• 快速响应时间：响应时间可达到皮秒（ps）级，能在静电电压刚产生时就迅速导通泄放电流。
• 低钳位电压：当导通后，其钳位电压较低，有效保护IC输入/输出端免受高压损害。
• 低漏电流：正常工作时漏电流极小，对电路几乎没有影响。
• 小体积封装：采用DFN1006-2L小型封装，适用于高密度布线PCB设计。
• 高ESD承受能力：能承受±8kV甚至±30kV（接触放电/空气放电），符合IEC 61000-4-2标准。
• 双向：适合交流信号线。

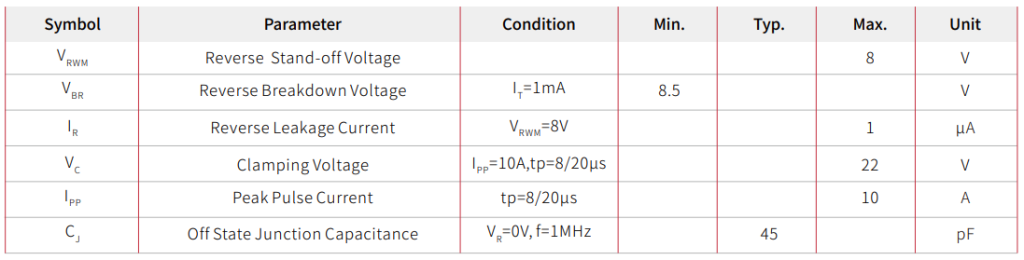

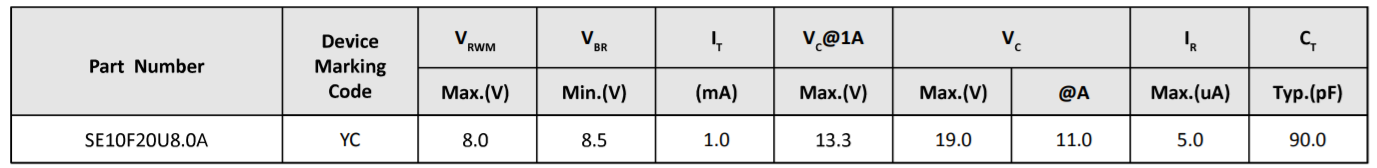

电性参数表

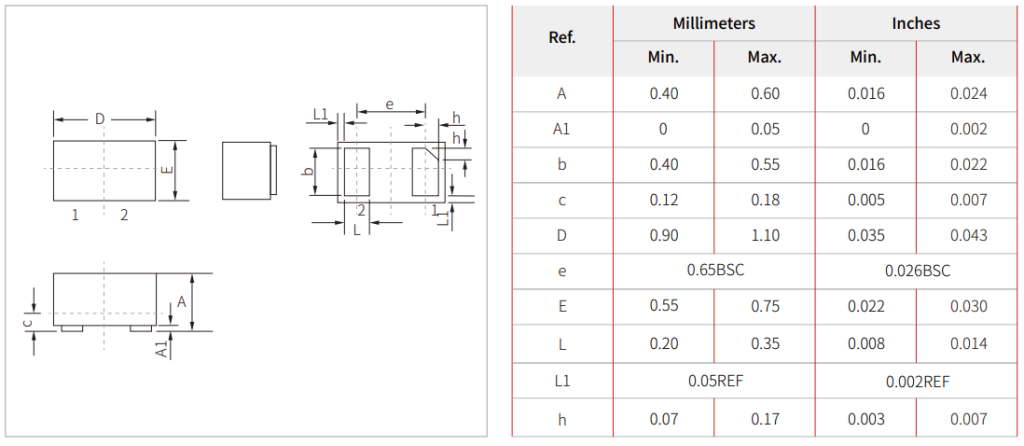

封装尺寸图

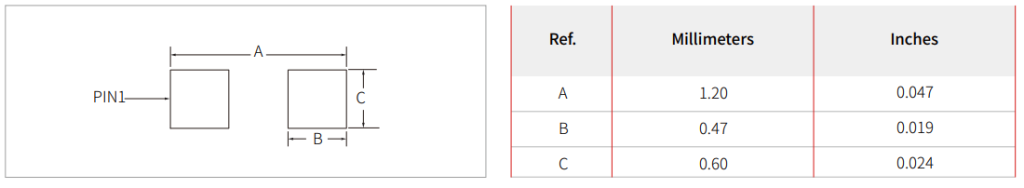

推荐焊盘图

应用领域

• 消费电子产品：智能手机、平板、笔记本电脑的USB、HDMI、音频、SIM卡、触控屏等接口保护。
• 通信设备：网络端口（RJ45）、天线、射频模块的ESD防护。
• 汽车电子：CAN/LIN/FlexRay总线保护，汽车摄像头、雷达、ECU通信口保护。
• 工业控制与医疗设备：串口RS232/RS485、I2C、SPI、Ethernet接口防静电干扰。
• LED照明驱动：在LED驱动IC前端加入ESD保护，防止静电击穿LED灯珠。

了解更多

SE10F20B8.0A系列ESD二极管采用DFN1006-2L标准封装，每盘10,000个。您可向全球各地的Semiware 的授权经销商索取样品或者购买成品。 如需了解更多产品详细信息，请访问https://semiware.com/tvs-array/se10f20b8-0a/
