产品概述

SMAJ10A系列TVS二极管产品,采用SMA标准表面贴装型封装，额定功率400W，具有极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力。专门用于保护电路应用中敏感电子设备，使其免受雷击和其他瞬态电压事件引起的瞬态电压侵害。

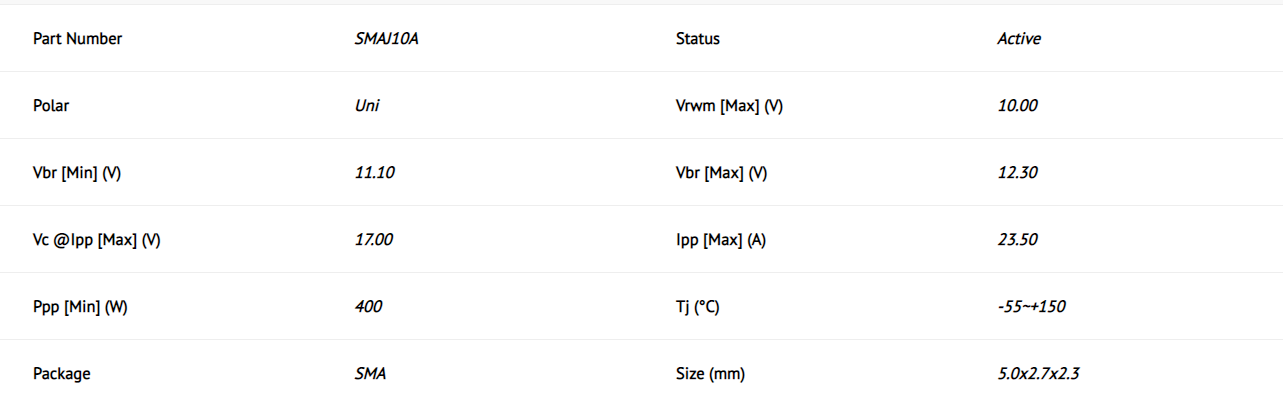

产品参数图

SMAJ10A系列通用型单向TVS二极管产品关键参数及其特性应用-赛米微尔-Semiware-博客

关键特性

优异的浪涌处理能力

  • 峰值脉冲功率：400W（10/1000μs波形）
  • 符合 IEC 61000-4-2（ESD） 和 IEC 61000-4-5（浪涌） 标准

超快响应时间

  • 响应时间＜1ns，提供快速的过压保护

优良的钳位特性

  • 低钳位电压比，有效限制过电压

低漏电流

  • 反向漏电流≤1μA @额定工作电压

宽工作温度范围

  • -55°C 至 +150°C，适合严苛环境应用

紧凑型封装

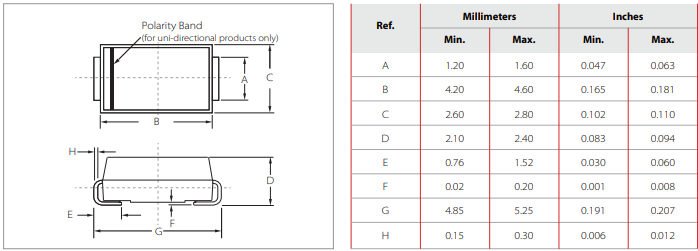

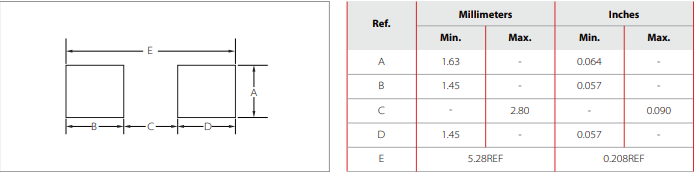

  • SMA（DO-214AC） 封装，适合高密度PCB布局

典型应用

电源线路保护

  • AC/DC电源适配器输入保护
  • DC-DC转换器输出保护
  • 电池充电管理电路

通信接口防护

  • RS-232/485接口保护
  • 以太网端口防护
  • 调制解调器线路保护

工业控制系统

  • PLC I/O端口保护
  • 传感器信号线防护
  • 电机驱动电路保护

消费电子产品

  • USB端口保护
  • 音频/视频接口防护
  • 智能家居设备保护

产品数据手册

SMAJ10A系列TVS二极管产品数据手册下载

设计注意事项

布局建议

  • 就近安装：TVS应尽可能靠近被保护端口
  • 短路径布线：减少引线电感，提高保护效果
  • 良好接地：确保低阻抗接地路径

热考虑因素

  • 在重复浪涌应用中，需要考虑散热设计
  • 确保PCB有足够的铜面积帮助散热
