一、概述
手持式 POS 属于移动金融支付终端，经常被人手反复触摸、插拔线缆、在不同市电环境 / 干燥商超 / 户外场景使用，既有高频 ESD 静电风险，也有来自适配器、市电、长线缆、雷电感应的浪涌过压风险，直接影响交易可靠性、资金数据安全与硬件寿命，还需符合 IEC/GB/T 电磁兼容及 PCI 支付安全规范。
二、静电放电（ESD）风险
1. 成因与来源
- 人体触摸（最主要）：干燥环境（秋冬、空调房）人体可积累数千至上万伏静电，触碰触摸屏、按键、金属边框、USB / 充电接口、刷卡 / NFC 区域时发生瞬时放电（人体模型 HBM），波形上升沿极快（纳秒级）、高电压、低能量。
- 环境摩擦：衣物、塑料袋、桌面、小票纸摩擦机身外壳；移动时与周边设备 / 货架摩擦产生静电累积；无线通信接口、金属连接器容易耦合静电场。
- 接口隐患：外接数据线、充电线的金属外壳、接地不良导致静电无法有效泄放，通过信号线 / 电源线路侵入主控芯片、读卡芯片、NFC 模块、显示屏驱动电路。
2. 失效机理
- 硬损伤：芯片栅氧击穿、晶体管烧毁、PCB 走线微熔断、读卡磁头 / 射频模块损坏，造成永久硬件故障。
- 软故障：瞬时地电位扰动、信号畸变，引发触摸屏失灵、花屏、死机 / 复位、刷卡 / NFC 读卡失败、交易数据出错 / 丢包、加密芯片异常、无线通信断连、小票打印乱码；偶发间歇性故障最难排查；长期反复静电冲击加速元器件老化、电池保护板异常。
- 金融特殊风险：交易校验出错、支付指令异常、密钥 / 敏感卡信息存在潜在安全隐患，不符合 PCI PTS 支付终端安全规范，引发对账纠纷、资金差错、合规风险。
三、浪涌（Surge）冲击风险
1. 成因与来源
- 市电电网扰动：大功率设备（冰箱、电磁炉、空调、冰柜）启停、电容投切、电网切换、电压波动；劣质充电适配器 / 车载电源产生传导浪涌。
- 雷电感应浪涌：商铺外线缆感应雷击过电压，沿电源线、长线通信线侵入适配器及手持 POS 充电端口；户外摆摊场景风险更高。
- 插拔冲击：反复热插拔充电线、外接配件产生的电源瞬态冲击。
- 标准依据：IEC 61000-4-5 / GB/T 17626.5，电源端口常做线对地 ±1kV~±4kV 等级浪涌测试。
- 差异：和 ESD 相比，浪涌能量显著更大，以电源端口传导侵入为主，可反复冲击电源管理芯片、锂电池保护电路、整流器件。
2. 失效机理
- 电源回路损坏：适配器 / 充电管理芯片烧毁、保险丝熔断、压敏电阻 / TVS 防护器件击穿、锂电池过压 / 过流、电池鼓包甚至起火隐患。
- 主板电路损毁：主控、存储、加密芯片被高压击穿，整机无法开机；底层固件损坏、参数丢失。
- 隐性老化：反复浪涌冲击降低电源器件余量，设备故障率随使用年限上升；供电不稳造成交易中途掉线、支付流程中断、重复扣款等严重支付纠纷。
- 特殊痛点：手持 POS 多数时间靠电池运行，但充电时段是浪涌入侵窗口；便携移动导致接地条件差，缺乏固定机柜的完善防雷接地系统，抗浪涌能力弱于台式收银机。
四、电路保护措施
1、静电防护
- 硬件：在外露接口增加超低电容 ESD TVS 阵列、压敏电阻、磁珠；金属外壳 / 连接器用导电泡棉、弹片做低阻抗接地；PCB 完整地平面、分隔模拟 / 数字地、接口保护器件紧贴连接器布局；合理增加屏蔽、导电涂层；选用符合 HBM 高等级芯片。
- 固件：增加看门狗复位、CRC 校验、交易日志、超时重传、状态校验机制，防止异常交易。
- 使用环境：保持环境适度湿度、减少直接裸手反复触碰金属接口、避免在极端干燥环境长时间裸机使用。
2、浪涌防护

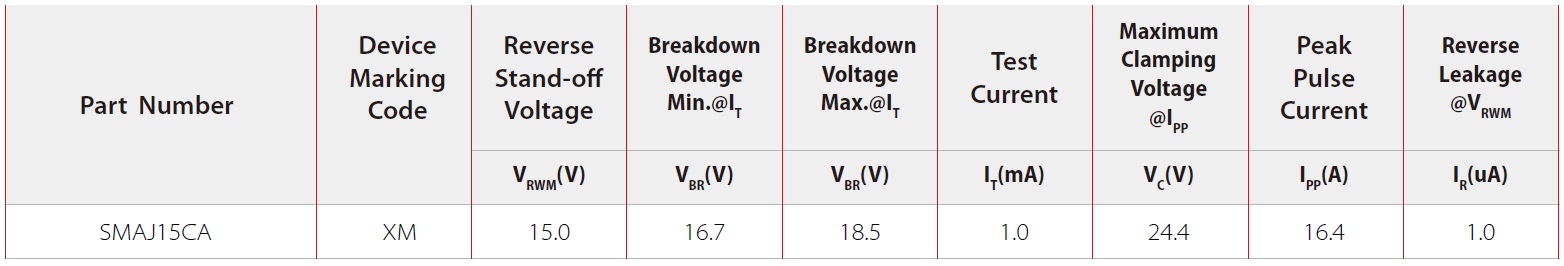

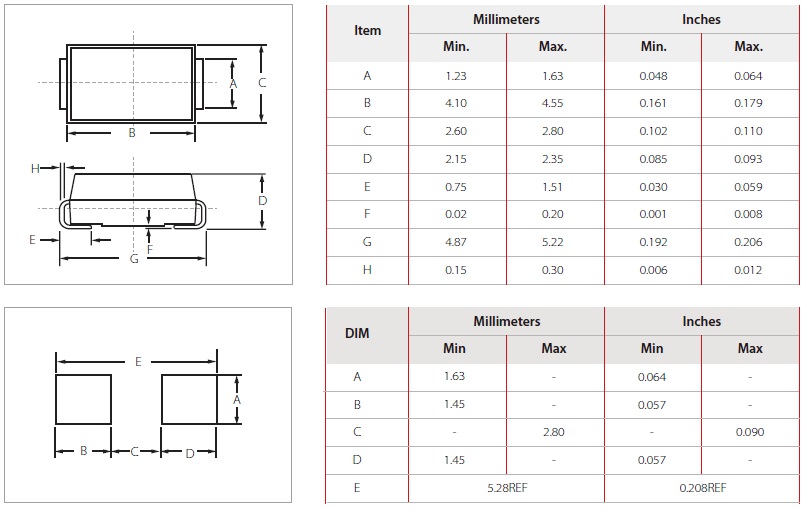

- 电源入口做多级防护：气体放电管 GDT、压敏电阻、大功率 TVS、保险丝、共模滤波电路，配合 Y/X 电容滤波；选用合规认证适配器，增加外置浪涌插排；完善整机接地设计，降低浪涌泄放阻抗。
- 电池侧：加强锂电池 BMS 过压 / 过流保护，避免浪涌损坏电芯。
- 认证验证：按标准做浪涌抗扰度测试，重点验证充电模式下的抗浪涌能力。
3、测试验证标准
- ESD：IEC 61000-4-2（接触 / 空气放电）
- 浪涌：IEC 61000-4-5
- 配套验证电快速瞬变脉冲群（EFT，IEC 61000-4-4）等瞬态干扰测试，保障整机 EMC 抗扰性能

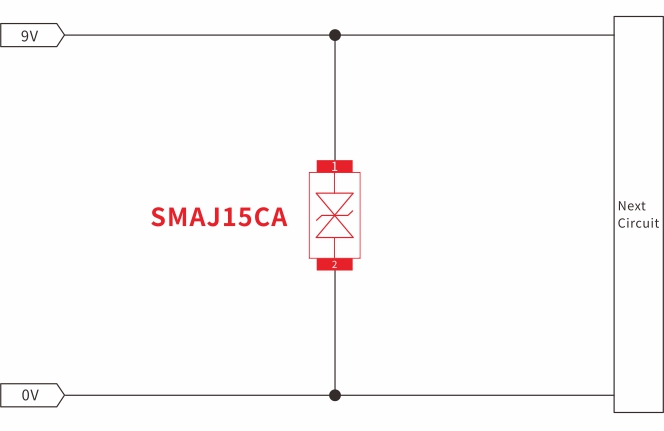

五、Semiware推出的电路保护应用框图
了解更多
如需了解更多POS机中各种接口的浪涌和静电保护方案详情，请访问：https://semiware.com/applications/pos/
