SMAJ18CA 贴片双向TVS瞬态抑制二极管电性参数及数据手册

概述

SMAJ18CA 系列双向 TVS 二极管是一种用于电压抑制的二极管，广泛应用于保护电路免受浪涌电流、电压尖峰或静电放电 (ESD) 的损害。该系列二极管一般用于高频、低功率保护应用。

参数特性

• 峰值反向工作电压（V_RWM）18V 该电压是二极管的最大工作电压
• 反向钳位电压（V_clamp） 28V (典型值) 这是当 TVS 二极管开始钳位电压并保护电路时的电压水平
• 击穿电压（V_BR）20.0V（最小值） 在该电压下，二极管开始导通
• 泄漏电流（I_R） 1μA（最大值，25°C）该参数表示在工作电压下，二极管的泄漏电流
• 最大钳位电流（I_pp）50A 该电流是当二极管钳位电压时的最大浪涌电流。
• 脉冲功率（P_PP600W（最大值，10/1000μs脉冲） TVS 二极管能够承受的最大瞬时功率

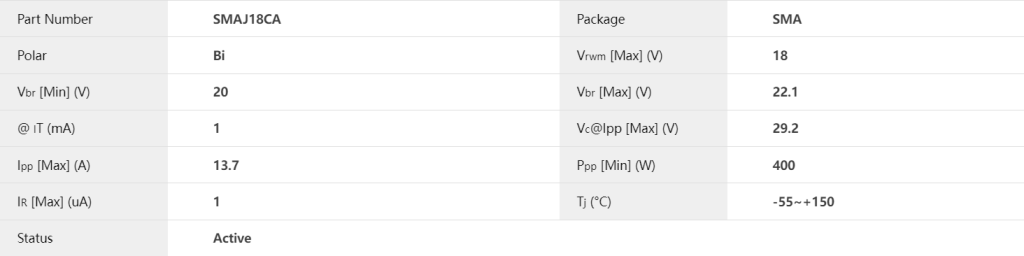

电性参数表

封装尺寸图

数据手册

应用领域

• 电源电路保护
• 数据线、通信线路的浪涌保护
• 汽车电子系统
• 电子设备的ESD保护

更多信息

在使用SMAJ18CA系列双向TVS二极管时，请确保电路的正常工作电压不超过其反向工作电压（VRWM），选择适合应用环境的箝位电压（VC）。还需考虑热管理，尤其是在连续高能瞬态情况下，因为TVS二极管在瞬态事件中可能会产生大量热量。

如果你需要进一步了解安装规范或参数选项，请访问产品详情：https://semiware.com/product-general-tvs/smaj18ca/
