SMAJ5.0A系列通用单向TVS二极管产品参数及其应用

产品简介

SMAJ5.0A是一款单向、低电压瞬态电压抑制二极管，采用DO-214AC（SMA）封装，专为保护5V及以下低压电路设计。该器件具有快速响应、精准钳位和400W峰值功率特性，可有效防护静电放电（ESD）、电气快速瞬变（EFT）和浪涌冲击。

核心优势

• 超快响应：皮秒级响应速度
• 单向防护：优化用于直流电路保护
• 紧凑设计：SMA封装节省空间
• 高可靠性：工业级温度范围

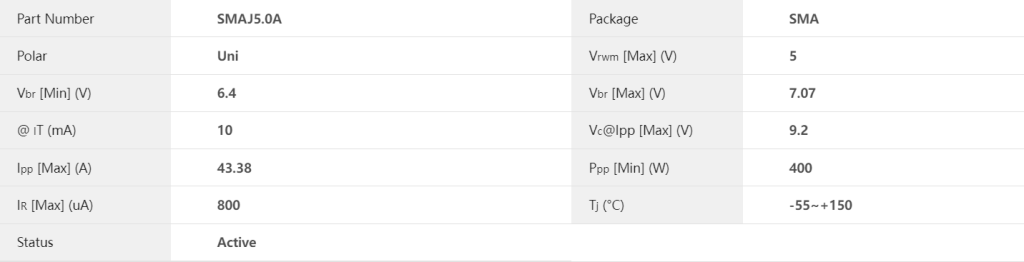

产品参数图

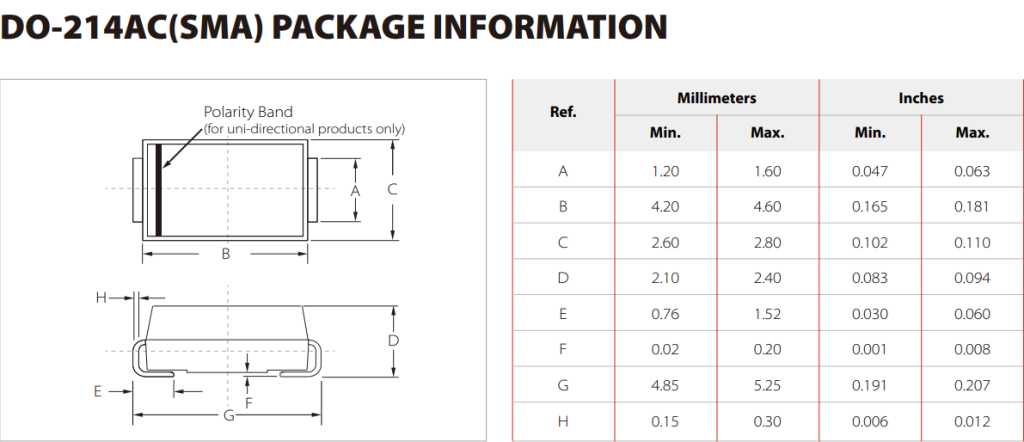

产品封装规格图

典型应用

• USB接口保护（2.0/3.0）
• 5V逻辑电路防护
• 微控制器I/O保护
• 消费电子产品
• 工业传感器接口

产品参数规格书

选型建议：

• 直流电路选用单向（A后缀）
• 交流/差分信号选用双向（CA后缀）

设计要点

• 布局时尽量靠近被保护器件
• 确保良好接地路径
• 配合LC滤波器可增强防护效果
• 注意工作电压余量设计

供货情况

SMAJ5.0A系列TVS二极管产品,采用SMA标准表面贴装型封装，额定功率400W，每盘5,000个，如需了解产品详情，请访问：https://semiware.com/product-general-tvs/smaj5-0a/; 现提供样品，您可向全球各地的semiware 的授权经销商索取样品。
