SMBJ150CA系列双向TVS二极管电性参数及应用领域

概述

SMBJ150CA是一种双向瞬态电压抑制二极管（TVS二极管），采用SMB标准贴片封装，广泛用于电路保护，防止因瞬态过电压（如雷击、电感负载切换等）而损坏电子元件。

特性

• 采用标准表面贴装式DO-214AA封装
• 10×1000μs波形时的峰值脉冲功率为600W，重复频率（工作循环）: 0.01%
• 快速的响应时间: 从0伏特至VBR最小值通常小于1.0ps
• 出色的箝位能力
• 漏电流小
• 可保证高温焊接: 接线端260°c/40秒
• 不含卤素且符合RoHS及Reach测试标准

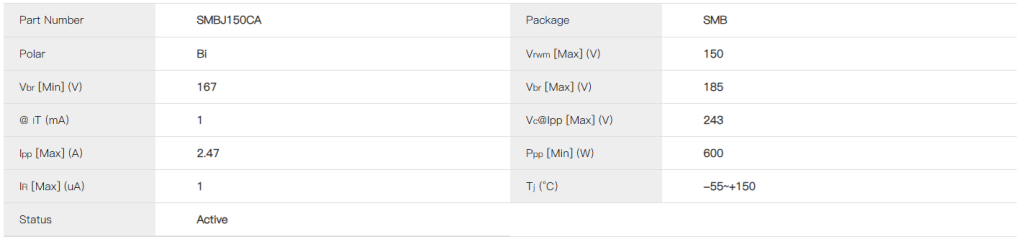

电性参数表

SMB封装尺寸图

应用领域

• 电源线保护：在 150V 电源轨上，用于吸收高压浪涌；常用于工业控制器、电源适配器、电机驱动器等场合。
• 通信线路保护：对于 RS-485/RS-422 等接口，在电气干扰频繁的工业现场，提供差分保护。
• 消费电子产品：用于 LED 驱动、LCD 屏电源、USB 设备等。
• 汽车电子：可用于汽车 OBD、电源分配系统等。

供货情况

SMBJ150CA系列产品采用smb标准封装，每盘3,000个。如需了解更多产品详细参数及应用信息，请访问https://semiware.com/product-general-tvs/smbj150ca/
