产品概述

smbj16a系列TVS二极管产品,采用SMB标准表面贴装型封装，额定功率600W，具有极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力。专门用于保护电路应用中敏感电子设备，使其免受雷击和其他瞬态电压事件引起的瞬态电压侵害。

核心特性

精准电压保护：

  • 工作电压（VRWM）：16V
  • 击穿电压（VBR）：17.8V（@1mA）

高浪涌能力：

  • 600W峰值脉冲功率（8/20μs）
  • 23.08浪涌电流（8/20μs）

快速响应：

  • <1ps响应时间
  • 动态电阻0.5Ω（典型值）

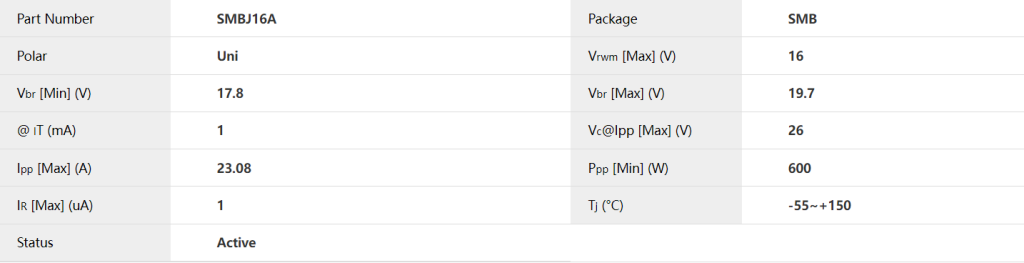

技术参数图

SMBJ16A系列通用型单向TVS二极管产品参数及其应用特性-赛米微尔-技术支持社区

典型应用

工业控制：

  • PLC数字量输入
  • 伺服驱动器电源接口

消费电子：

  • 智能家居电源管理
  • USB PD充电器输出端

产品优势

对比优势：

  • 比SMAJ系列高50%浪涌能力
  • 比MOV器件快1000倍的响应速度

选型注意：

  • 持续工作电压需<16V
  • 高频应用需评估结电容影响

系列选型手册

SMBJ16A系列TVS二极管产品数据手册下载

包装信息

  • 标准包装：3,000pcs/卷（13英寸卷盘）
  • 最小订单：支持样品申请（10pcs）

更多信息

smbj16a系列TVS二极管产品,采用SMB标准表面贴装型封装，每盘3,000个。了解更多产品详情，请访问https://semiware.com/product-general-tvs/smbj16a/; 现提供样品，您可向全球各地的Semiware 的授权经销商索取样品。
