SMBJ51CA系列双向TVS二极管电性参数及应用

概述

SMBJ51CA系列双向TVS二极管，采用SMB表面贴装工艺，产品具有极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力。专门用于保护电路应用中敏感电子设备，使其免受雷击和其他瞬态电压事件引起的瞬态电压侵害.

特性

• 采用标准表面贴装式SMB封装
• 10×1000μs波形时的峰值脉冲功率为600W，重复频率（工作循环）: 0.01%
• 快速的响应时间: 从0伏特至vbr最小值通常小于1.0ps
• 出色的箝位能力
• 漏电流小
• 可保证高温焊接: 接线端260°c/40秒
• 不含卤素且符合RoHS及Reach测试标准

应用

1. 通讯接口保护
   RS-232/RS-485/CAN/LIN等串口通信接口
   USB、HDMI、VGA、Ethernet (RJ45) 等高速或差分信号线
   可有效吸收来自接口的正负极性ESD、电涌、雷击等脉冲能量
2. 电源线保护（尤其是双极性）
   适用于±12V、±15V、±24V等双极电源系统的过压保护
   比如模拟电路、工业控制系统中的电源输入口
3. 汽车电子
   CAN总线、LIN总线、诊断接口（如OBD-II）等需保护的线路
   防止车辆抛负载、雷击或静电对车载电子系统的破坏
4. 消费电子产品
   智能手机、笔记本、机顶盒等产品的接口保护
   特别是对用户可触碰部位（如耳机孔、USB口）防静电击穿

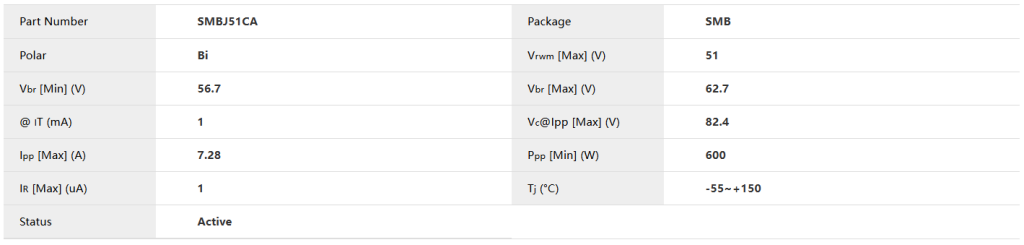

电性参数表

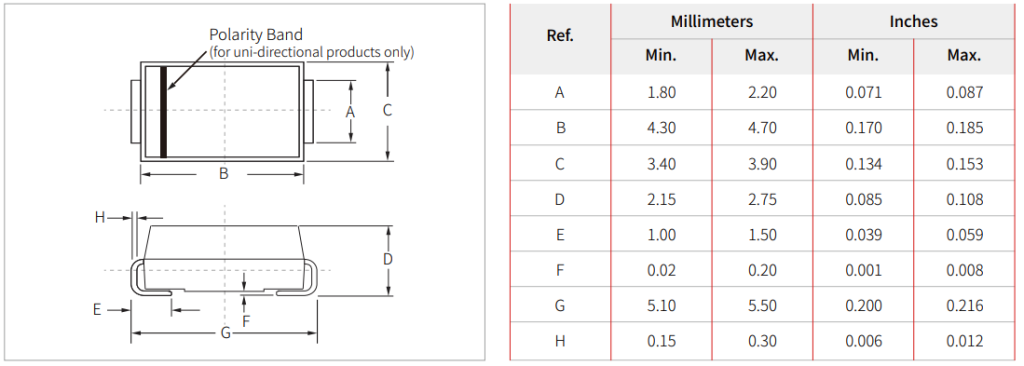

封装尺寸图

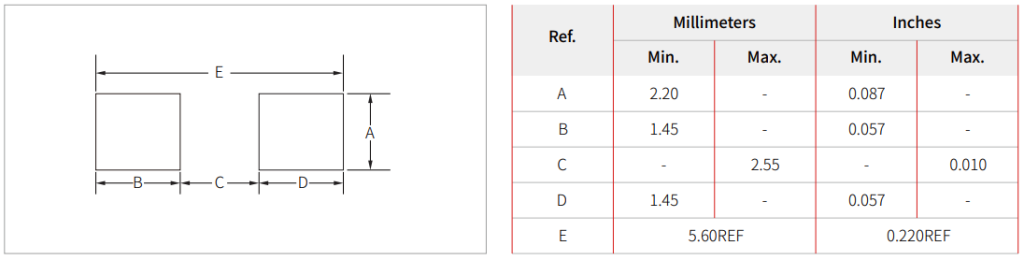

推荐焊盘图

更多

SMBJ51CA系列双向TVS二极管产品采用SMB标准封装，每盘3,000个。您可向全球各地的Semiware 的授权经销商购买，如需了解更多产品详情，请访问https://semiware.com/product-general-tvs/smbj51ca/
