产品概述

SMBJ6.0A系列TVS二极管产品,采用SMB标准表面贴装型封装，额定功率600W，具有极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力。专门用于保护电路应用中敏感电子设备，使其免受雷击和其他瞬态电压事件引起的瞬态电压侵害。

核心特性

精密电压保护：

  • 工作电压（VRWM）：6.0V
  • 击穿电压（VBR）：6.67V（@1mA）

超低钳位：

  • 10.3V最大钳位电压（@10A）

高浪涌能力：

  • 600W峰值脉冲功率
  • 58.25A浪涌电流（8/20μs）

快速响应：

  • <1ps响应时间
  • 0.3ns触发速度

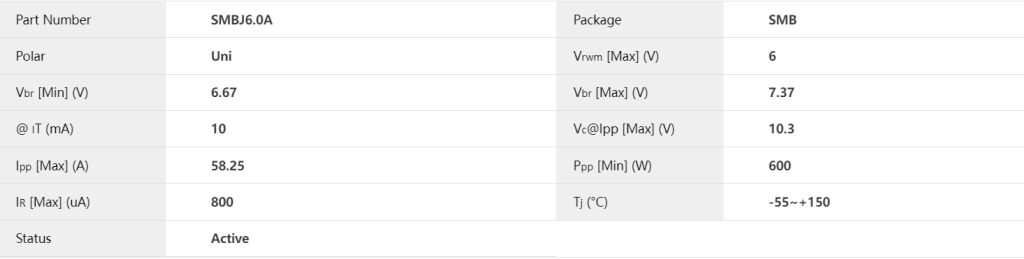

技术参数图

SMBJ6.0A系列通用型单向TVS二极管电性参数及应用-赛米微尔-Semiware-博客

典型应用

消费电子：

  • 智能手机PMIC电源保护
  • 可穿戴设备充电接口

工业控制：

  • PLC模拟量输入（4-20mA）
  • 传感器信号调理电路

产品优势

对比优势：

  • 比SMAJ系列低35%动态电阻
  • 比MOV器件快1000倍的响应

设计指南

  • 工作电压需<6V
  • 高频信号需评估结电容

系列选型手册

SMBJ6.0A系列TVS二极管产品数据手册下载

包装信息

  • 标准包装：3,000pcs
  • 最小订单：支持样品申请（10pcs起）

更多信息

SMBJ6.0A系列TVS二极管产品,采用SMB标准表面贴装型封装，每盘3,000个。了解更多产品详情，请访问https://semiware.com/product-general-tvs/smbj6-0a/; 现提供样品，您可向全球各地的Semiware 的授权经销商索取样品。
