产品简介

SMBJ75A是一款单向、表面贴装瞬态电压抑制二极管,采用SMB标准表面贴装型封装,专为75V中高压电路提供可靠的浪涌和瞬态电压保护。该器件具有600W峰值脉冲功率和超快响应特性,适用于工业电源、通信设备和汽车电子的过压保护。

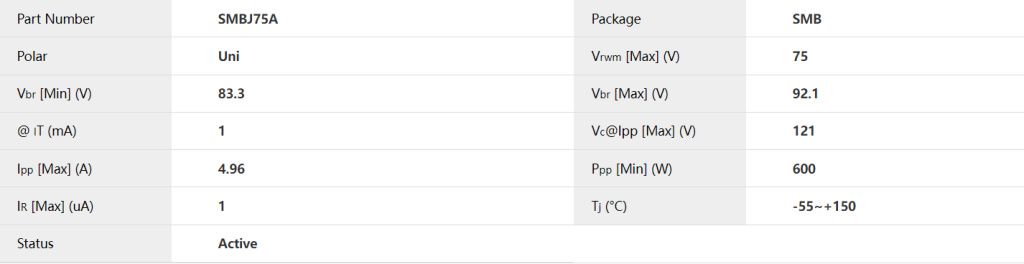

关键参数

SMBJ75A系列通用型单向TVS二极管产品特性及其应用-赛米微尔-技术支持社区

核心优势

  • 单向保护:优化用于直流电路防护
  • 高浪涌能力:600W峰值脉冲功率
  • 工业级封装:SMB封装提供良好散热
  • 快速响应:<1ns防护瞬态过压

典型应用

工业电源:

  • AC/DC转换器
  • 电机驱动电路
  • PLC电源模块

通信设备:

  • 基站电源保护
  • 以太网供电(PoE)

技术特点

  • 雪崩击穿技术
  • 优化的芯片结构
  • 低动态电阻
  • 高温稳定性设计
  • 无铅环保工艺

选型对比

选型建议

  • 直流电路选择单向(A后缀)
  • 需要更高功率选SMC封装
  • 交流/差分信号用双向(CA后缀)

设计要点

  • 并联在被保护电路前端
  • 确保低阻抗接地路径
  • 大电流应用需考虑散热
  • 配合保险丝使用更安全

包装信息

  • 卷盘包装:3000pcs/卷
  • 封装:SMB标准封装

供货情况

SMBJ75A系列TVS二极管产品,采用SMB标准表面贴装型封装,额定功率600W,每盘3,000个。 现提供样品,您可向全球各地的Semiware 的授权经销商索取样品。如需了解更多产品详细信息及应用技术,请访问https://semiware.com/product-general-tvs/smbj75a/
