SVB60B6.8P系列双向高可靠性TVS二极管产品电性参数、应用领域及规格书

产品简介

SVB60B6.8P是一款高可靠性TVS二极管，通过先进的封装技术，采用表面贴装型SMB标准封装，额定功率600W，具有极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力。专门用于保护电路应用中敏感电子设备，使其免受雷击和其他瞬态电压事件引起的瞬态电压侵害。

关键特性

• 高浪涌能力：峰值脉冲功率 600W（8/20μs波形）
• 低钳位电压（VC）：典型值10.5V，有效保护低压敏感电路
• 工作电压（VRWM）：5.8V（反向截止电压）
• 超快响应时间：<1ns，迅速抑制ESD、EFT等瞬态干扰
• 低漏电流（IR）：100μA（@VRWM），减少静态功耗
• 高可靠性：工作温度 -55℃ ~ +150℃
• 环保合规：符合 RoHS

典型应用

工业控制：

• PLC I/O端口、电机驱动电路保护
• 工业电源端口瞬态抑制

消费电子：

• USB Type-C、HDMI接口的ESD防护
• 智能家居设备的电源浪涌保护

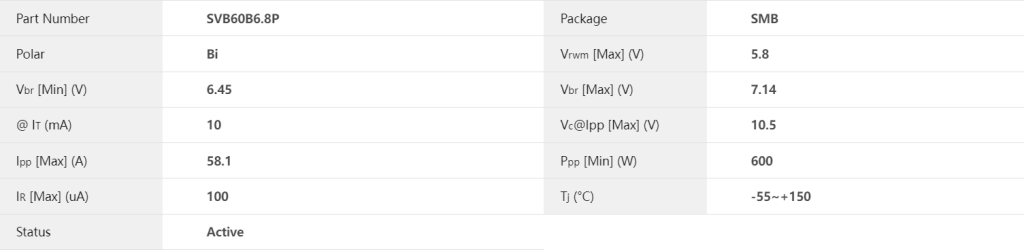

技术参数（典型值）

核心优势

• 低钳位电压：优于传统TVS，保护敏感IC
• 超快响应：<1ns，有效抑制高频瞬态干扰（如EFT、ESD）
• 低漏电流：不影响低功耗设计

产品数据手册

设计注意事项

• 布局优化：尽量靠近被保护电路，缩短走线以降低寄生电感
• 多级防护：可搭配PPTC（自恢复保险丝）或电感增强防护效果
• 散热考虑：高浪涌应用需注意PCB散热设计（如增加铜箔面积）

兼容型号

P6SMB6.8CA

更多信息

SVB60B6.8P系列高可靠性TVS二极管产品,通过先进的封装技术，采用表面贴装型SMB标准封装，每盘3,000个。了解更多产品详情，请访问https://semiware.com/product-tvs-diode/svb60b6-8p/; 现提供样品，您可向全球各地的Semiware 的授权经销商索取样品。
