产品概述

SVF20B12系列是专为严苛工业环境和高可靠性应用设计的高可靠性TVS瞬态抑制二极管。采用表面贴装型SOD-123FL标准封装，额定功率200W，具有极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力。专门用于保护电路应用中敏感电子设备，使其免受雷击和其他瞬态电压事件引起的瞬态电压侵害。

核心特性

  • 工作电压：12V（VRWM）
  • 击穿电压：13.3V（VBR）
  • 峰值脉冲电流：10.1A（8/20μs波形）
  • 钳位电压：19.9V（IPP=50A）

环境特性：

  • 工作温度范围：-55℃~+150℃
  • 通过MSL Level 1湿度敏感等级认证
  • 符合RoHS2.0和REACH环保标准

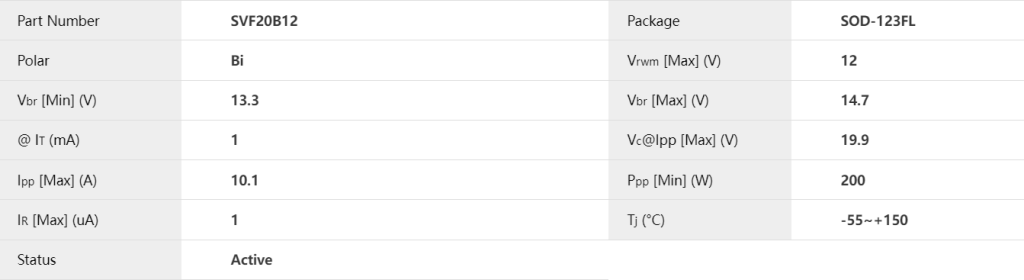

产品参数图

SVF20B12系列高可靠性双向TVS二极管产品参数及其规格应用-赛米微尔-Semiware-社区

封装与规格

  • 封装类型：SOD-123FL（超薄型贴片封装）
  • 极性配置：双向（Bi-directional）对称保护

典型应用

  • PLC I/O模块保护
  • 工业以太网端口防护
  • 电机驱动电路保护
  • 充电桩通信接口
  • 电池管理系统（BMS）
  • 光伏系统DC/DC转换器

产品数据手册

SVF20B12系列高可靠性TVS二极管产品数据手册下载

选型指南

  • 12V系统：SVF20B12
  • 24V系统：SVF20B24（同系列）

包装信息

  • 标准包装：3,000pcs
  • 最小订单：支持样品申请（10pcs起）

更多信息

SVF20B12系列高可靠性TVS二极管产品,通过先进的封装技术，采用表面贴装型SOD-123FL标准封装，每盘3,000个。了解更多产品详情，请访问https://semiware.com/product-tvs-diode/svf20b12/; 现提供样品，您可向全球各地的Semiware 的授权经销商索取样品。
