产品定位

SVF40B6.0是高可靠性TVS二极管产品，通过先进的封装技术，采用表面贴装型SOD-123FL标准封装，额定功率400W，具有极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力。专门用于保护电路应用中敏感电子设备，使其免受雷击和其他瞬态电压事件引起的瞬态电压侵害。

核心特性

精准电压保护：

  • 工作电压（VRWM）：6.0V
  • 击穿电压（VBR）：6.67V（@1mA）

超低钳位：

  • 10.5V@10A（8/20μs）

超快响应：

  • <1ns响应时间

低漏电流：

  • <1μA（@VRWM）

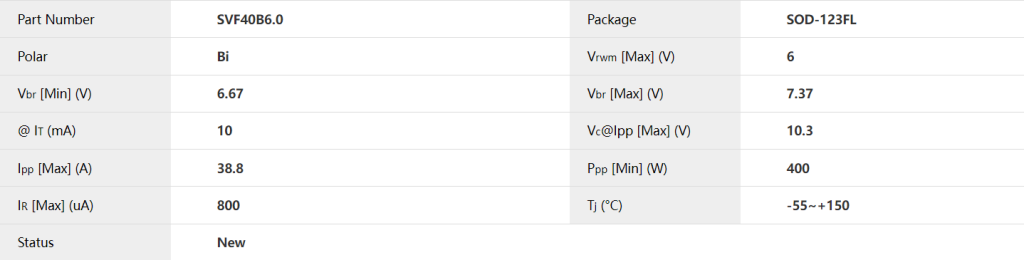

参数示例图

SVF40B6.0系列双向高可靠性TVS二极管产品参数及其应用特性-赛米微尔-技术支持社区

典型应用

工业控制：

  • 24V PLC数字I/O防护
  • 工业传感器接口

消费电子：

  • USB Type-C接口保护
  • 智能家居设备电源管理

技术参数手册

SVF40B6.0系列高可靠性TVS二极管产品数据手册下载

产品优势

对比竞品优势：

  • 比常规SMBJ系列低30%的钳位电压
  • 比SOT-23封装小40%的占板面积

设计指南

布局规范：

  • 保护器件距连接器<5mm
  • 使用至少20mil宽度的GND铜箔

包装信息

  • 标准包装：3,000pcs
  • 最小订单：支持样品申请（10pcs起）

更多信息

SVF40B6.0系列高可靠性TVS二极管产品,通过先进的封装技术，采用表面贴装型SOD-123FL标准封装，每盘3,000个。了解更多产品详情，请访问https://semiware.com/product-tvs-diode/svf40b6-0/; 现提供样品，您可向全球各地的Semiware 的授权经销商索取样品。
