产品概述

TPSVC150U24P系列汽车用TVS二极管产品，符合AEC-Q101认证标准。具有极快的响应时间（亚纳秒级）和相当高的浪涌吸收能力， 它旨在保护车载电子设备免受ESD、EFT和电感性负载开关电压瞬态事件的影响，适用于条件恶劣的汽车抛负载应用。

核心特性

电压规格：

  • 工作电压（VRWM）：20.5V
  • 击穿电压（VBR）：22.8V
  • 峰值脉冲功率：1500W（10/1000μs）

保护性能：

  • 超低钳位电压：33.2V（@24.2A）
  • 响应时间：<1ns
  • 漏电流：1μA（@VRWM）

典型应用

  • 工业24V PLC电源输入
  • 伺服驱动器总线保护
  • 光伏逆变器辅助电源

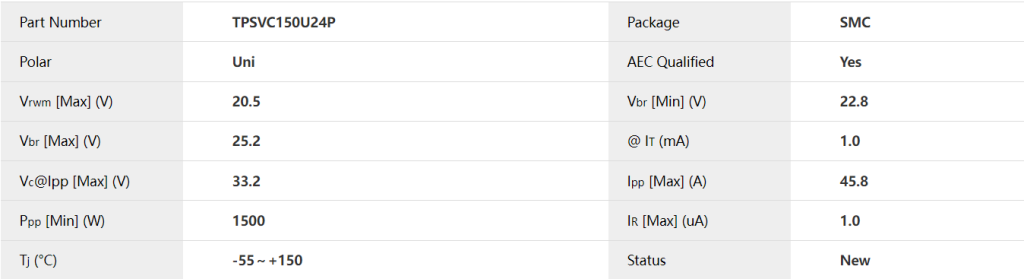

关键参数图

TPSVC150U24P系列汽车用单向TVS二极管产品参数及其规格应用-赛米微尔-Semiware-博客

推荐三级防护架构：

  • 前级：TPSVC150U24P
  • 中间级：SMCJ系列
  • 后级：TVS阵列

系列选型

电压选项：

TPSVC150U24P系列汽车用TVS二极管产品数据手册下载

包装信息

  • 标准包装：3,000pcs
  • 最小订单：支持样品申请（10pcs起）

更多信息

TPSVC150U24P系列汽车用TVS二极管产品，采用表面贴装型SMC标准封装，每盘3,000个。了解更多产品详情，请访问https://semiware.com/automotive-tvs/tpsvc150u24p/; 现提供样品，您可向全球各地的Semiware 的授权经销商索取样品。
