TVS二极管和稳压管产品的性能以及应用中的区别

一、工作原理上的区别

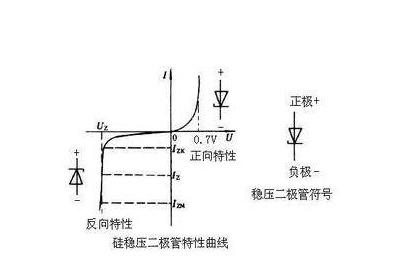

1、稳压二极管
稳压二极管是一种利用PN结处于反向击穿电压基本保持不变，但是电流可以在一定范围值内变化，稳压二极管在反向击穿电压前具有高阻态，超过这个临界点就处于低阻态。稳压二极管广泛应用于各类稳压电路、电压基准元器件等场合，它可以串联使用，这样可以获得更高的稳压值。

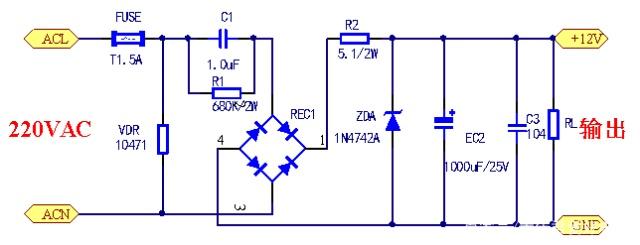

稳压二极管在电路中常用“ZD”表示，稳压二极管最主要的几个参数有：稳压值、耗散功率、最大工作电流，在设计电路时候要充分考虑这三个因素，如下图是阻容降压电路，电压输出12V，采用1N4742A稳压二极管，它的稳压值是12V，功率1W。

2、TVS二极管
TVS管是一种瞬态抑制二极管，是一种具有浪涌吸收能力的半导体器件，它的响应时间极快，达到亚纳秒级，因此一旦电路收到瞬间高能量冲击时候它能够把这股能量抑制下来，通过吸收来自电路的瞬间大电流、高电压钳位，最终的结果的是保护后面的设备或者电路。

TVS二极管有单向和双向之分，单向多用于直流电路，双向多用于交流电路，在电路当中与被保护线路并联，一旦瞬时电压超过电路正常工作电压后，TVS二极管便发生雪崩效应，提供给瞬时电流一个超低电阻通路，从而使得被保护器件或设备避免受到损毁。因此这种TVS二极管非常适用于对ESD敏感的电路以及过压电路。如下图，单向TVS管接入电路时候极性要与电源输入极性相反，这样电路才能起作用

二、电性参数上的区别
1、符号封装
稳压二极管和TVS二极管的电路符号和稳压二极管基本相同，封装也差不多，有时候在外观甚至很难分别出来到底哪个是哪个；

2、电路接法
稳压二极管和TVS二极管在电路都是反向接入，也就是利用它的反向特性，利用PN结雪崩效应，在反向击穿前均有一个临界电压，在反向接入电路都具有稳压作用，但是也不尽相同，稳压二极管利用的是把输入电压固定在某个数值，而TVS二极管主要是防止瞬态高压对后级电路进行钳位；

3、响应时间
稳压二极管一般不会讲响应时间，更多的是关注稳压值，但是对于TVS二极管不一样，它的特性决定着它拥有不同的作用，TVS二极管具有瞬态抑制高能量作用，因此要求在较短时间内把较高能量瞬间吸收，因此这个时间很短，达到纳秒级别；

4、功率大小
稳压二极管的功率一般不是很大，常见的稳压二极管有1W、2W等，它的功率由它所允许的温升决定，实际是稳定电压与电流的乘积，例如对于稳压二极管1N4742A，它的功率最大只有1W，稳压值是12V，那么通过它的电流一般不能超过80mA，要不然管子会发热的厉害；对于TVS二极管，它讲究的是瞬时脉冲功率，这个功率值很高，能达到上千瓦，只是这个时间值维持很小。

三、稳压二极管产品线信息
Semiware 的稳压二极管产品与其他器件一样非常重要，甚至能够在要求更严苛的应用中使用。我们不断技术积累，降低功耗，缩小尺寸，并提升性能和可靠性，使客户更加青睐我们的产品。这让您始终能够满足竞争激烈的市场不断增长的需求。具体产品信息，请访问https://semiware.com/product-line/Zeners.html

四、TVS二极管产品线信息
赛米微尔的表面贴装系列TVS二极管系列产品采用先进的半导体表面贴装制造工艺,封装多样化(覆盖SMA,SMB,SOD-123FL,SMC,SOD-323等封装形式）,体积小,响应时间快、瞬态功率大,漏电流低,击穿电压偏差,箝位电压较易控制,被广泛应用于通讯,安防,消费类电子等领域。具体产品信息，请访问https://semiware.com/products/TVS-Diodes
