产品简介

BZT52B5V6是一款低功耗稳压二极管(Zener Diode),采用SOD-123封装,主要用于电压钳位、稳压和瞬态保护。其典型稳压值为5.6V,适用于精密电压参考、电源管理和ESD防护等应用。由于具有稳压作用,工作在反向击穿状态时,其两端的电压是基本不变的。利用这一性质,在电路里常用于构成稳压电路。因此在很多电路当中均有应用,广泛用在稳压电源、电子点火器、直流电平平移、限幅电路、过压保护电路、补偿电路等当中。

关键特性

  • 稳压值(VZ):5.6V(@IZT=5mA,公差±5%)
  • 低动态阻抗(ZZT):提高稳压精度
  • 高功率效率:最大功耗 500mW(SOD-123封装)
  • 低漏电流(IR):1μA(@VR=1V)
  • 温度稳定性:温度系数 +5mV/℃(典型值)

典型应用

  • 电压基准:为ADC、DAC、LDO提供稳定参考电压
  • 电源稳压:低功耗DC-DC、LDO后级稳压
  • 信号钳位:保护MCU I/O、传感器接口(如3.3V/5V系统)
  • ESD保护:配合TVS二极管增强静电防护能力

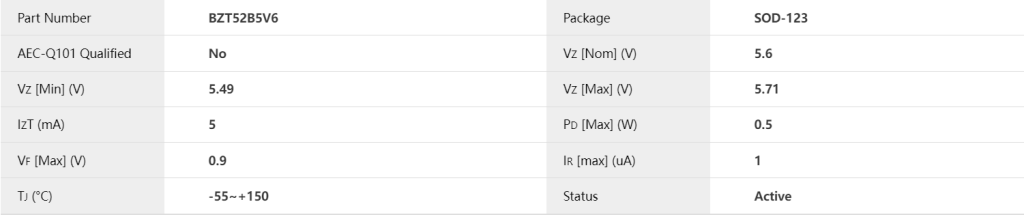

技术参数(典型值)

BZT52B5V6系列稳压二极管产品参数、应用领域及规格书-赛米微尔-技术支持社区

核心优势

  • 高精度稳压:±5%公差,适用于精密电路
  • 低动态阻抗:负载变化时电压更稳定
  • 小尺寸:SOD-123封装,适合高密度PCB设计
  • 宽温工作:-55℃ ~ +150℃,适应严苛环境

产品数据手册

设计注意事项

  • 限流电阻计算:需根据输入电压和负载电流选择合适的串联电阻(R = (Vin – VZ) / IZ)。
  • 温度影响:高温环境下稳压值可能漂移,需评估系统容差。
  • 并联电容:可降低噪声,但可能影响瞬态响应。

更多信息

BZT52B5V6系列稳压二极管产品,采用SOD-123标准封装,每盘3,000个。了解更多产品详情,请访问https://semiware.com/product-zener/bzt52b5v6/; 现提供样品,您可向全球各地的Semiware 的授权经销商索取样品。

关于Semiware

Semiware公司是一家电路保护解决方案的综合服务商,公司凭借其在半导体领域的技术和终端产品的应用背景,为电子、汽车和工业市场上的客户提供服务。我们拥有丰富的电路保护器件产品组合以满足客户需求,包括过压保护、过流保护、复合保护、分立器件以及先进的封装技术。我们通过全球各地的电磁兼容实验室以及FAE工程师,为客户提供完整的解决方案与产品组合,详细信息请参阅 https://semiware.com
