概述

“HD Analog 视频口” 通常指的是高清模拟视频接口，如 AHD、HD-CVI、HD-TVI等，这些接口广泛用于 安防监控摄像机和DVR录像机，采用 同轴电缆 传输高清视频信号。这些接口常暴露在外，容易受到浪涌、静电等干扰，因此浪涌保护设计是必要的。

高清模拟视频接口常见的浪涌来源

1、雷击感应浪涌（感应雷）

  • 当视频电缆铺设于室外或高空，雷电感应会在电缆中产生高压脉冲，侵入设备。
  • 即使雷电不直接击中，也可能通过“雷电电磁感应”或“地电位反击”导致浪涌。

2、静电放电（ESD）间接引发浪涌

  • 用户插拔摄像头接口，或电缆在摩擦中积累静电。
  • 静电放电虽然能量小，但可引发视频芯片故障。

3、地电位差浪涌

  • 摄像机与DVR位于不同地电位区域，地线电位差可能导致回流浪涌，尤其是长距离供电或传输。

4、电源传导浪涌耦合

  • 摄像头通常伴随电源（如12V DC）传输，若电源端遭受浪涌，会耦合到视频接口。
  • 特别是集中供电系统中，一个设备遭雷击会通过共地传导至整个系统。

5、静电或浪涌通过同轴电缆芯线或编织层传导

  • 视频信号的同轴电缆芯线与外层屏蔽层若未做适当保护，容易将浪涌直接引入DVR/摄像头前端。

浪涌对高清模拟视频接口的危害

  • 雷击浪涌：摄像头或DVR视频输入口芯片烧毁
  • ESD静电放电：视频显示雪花、波动，甚至无图像信号
  • 地电位反击：局部烧毁或系统间歇性重启
  • 电缆长距离干扰：系统稳定性下降，图像质量劣化

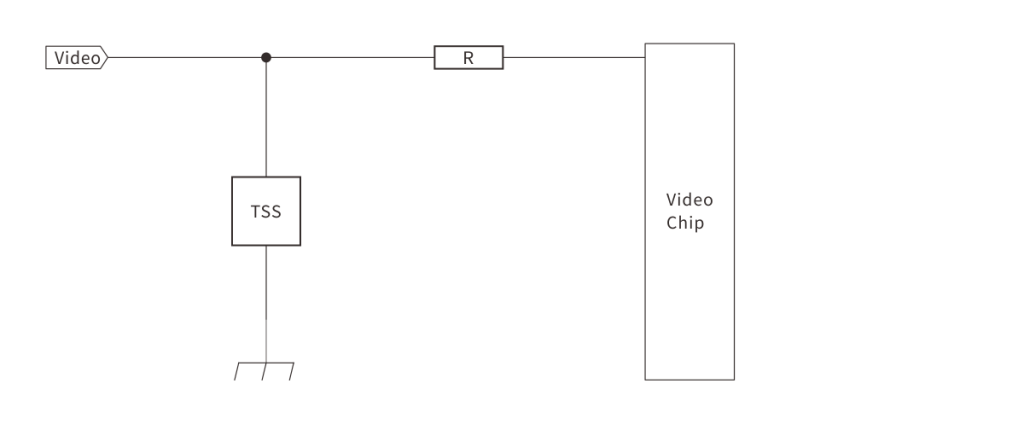

浪涌保护方案

高清模拟视频（HD Analog）接口的浪涌保护方案-赛米微尔-Semiware-博客

测试标准及器件说明

1、测试标准

10/700μs-5/320μs CM 6kV-150A

2、方案说明

以上应用方案，TSS采用Semiware公司的STB100B6.0MC系列低电容半导体放电管，产品使用Semiware特有的制程工艺，采用SMB标准封装，在满足客户大浪涌抑制需求的同时，缩小产品体积，广泛应用于视频监控领域。

数据手册

STB100B6.0MC下载

了解更多

以上为Semiware推荐的高清模拟视频接口保护方案，如需了解更多方案详情，请与我们的工程师联系，或者选择我们提供的相关参考设计 https://semiware.com/reference-designs/hd-analog/
