概述

HD-Analog(高清模拟信号系统)指通过模拟信号传输高分辨率、高保真数据的系统,常见于音视频、传感器、通信等领域。因其具备高带宽和低噪声的特性,对信号失真和干扰敏感,所以面临雷击感应浪涌、ESD静电放电和电源干扰。针对该接口的防护,我们需要兼顾信号保真、高频兼容性以及多级协调的综合考虑。

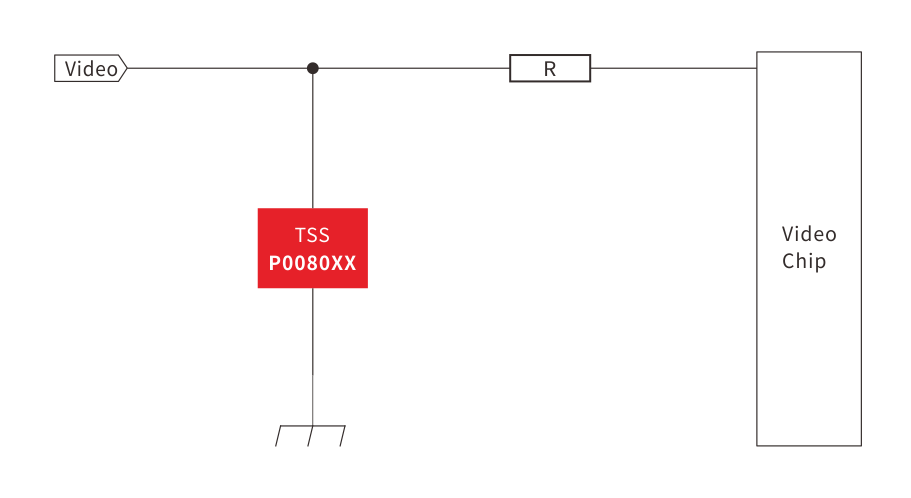

接口保护方案

P0080TB半导体放电管在HD高清模拟视频接口浪涌保护中的应用-赛米微尔-技术支持社区

方案说明

  • 方案采用P0080TB系列产品,满足1.2/50uS-8/20uS CM4KV-95.2A标准的防护要求,如若对浪涌防护等级更高,可以选用我司P0080SB或者P0080SC系列放电管产品。
  • 低容值器件不影响数据传输.
  • 小体积贴片方案能有效地节省空间,简化工艺.
  • HD-Analog系统的浪涌防护需平衡信号保真与抗冲击能力,半导体放电管(TSS)凭借低电容、高响应的特性,是此类系统的理想选择。

相关产品信息

P0080TB系列半导体放电管产品,采用SMA标准封装,具有极间电容小,漏电流小,浪涌吸收能力强,稳定性强等产品特性。产品广泛应用于网络通讯、安防监控、工业控制、电脑及消费类产品等领域,用于数据接口或电源端的过压保护。

P0080TB数据手册
