SE06F10B5.0MA系列ESD二极管电性参数及应用领域

概述

SE06F10B5.0MA系列多路静电抑制器产品，漏电流小，反应速度快（nS级），可靠性高等特性，被广泛应用于HDMI，USB，VGA等高速信号传输接口ESD静电防护，保护每个输入/输出引脚，为可能经历破坏性静电放电(ESD)的电子设备提供高级别保护。

产品特性

• 超快响应时间：通常在皮秒（ps）级，能够快速导通应对ESD事件。
• 低钳位电压：有效将ESD尖峰电压钳位在被保护器件安全范围内。
• 低漏电流：在正常工作电压下呈高阻状态，对信号传输无干扰。
• 小封装、低电容：多用于高速数据线，典型电容值在0.2pF~5pF之间，适合USB、HDMI、MIPI等高速差分信号接口。
• 双向结构：可根据保护对象电平特性选择。
• 符合IEC标准：如IEC 61000-4-2（接触放电±8kV，空气放电±15kV）。

应用领域

• 高速数据线保护：USB 2.0/3.0/3.1、HDMI、DisplayPort、MIPI。
• 通信接口保护：Ethernet、RS-232、RS-485、CAN、SPI、I2C。
• 电源保护：给MCU、传感器供电引脚加ESD二极管，避免ESD通过电源路径损坏芯片。
• 人机接口保护：触摸屏、按钮、键盘接口最容易受到人体静电影响，ESD保护必不可少。
• 射频天线口保护：用于WiFi、LTE、蓝牙、GPS天线口，需极低电容和低泄漏电流器件。

电性参数

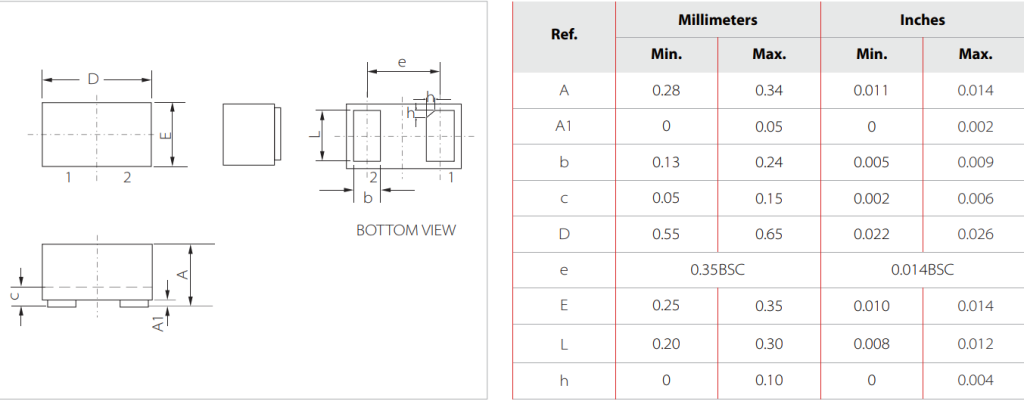

封装尺寸图

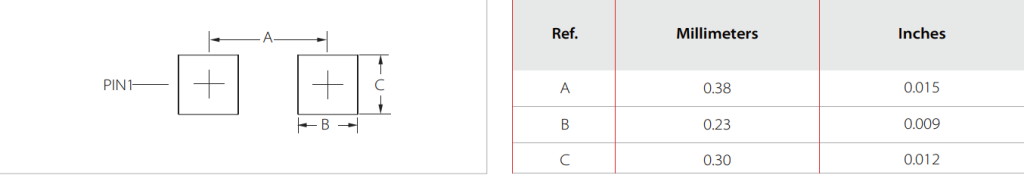

推荐焊盘图

供货情况

SE06F10B5.0MA系列多路静电抑制器产品采用DFN0603标准封装，每盘10,000个。如需了解产品详情，请访问：https://semiware.com/tvs-array/se06f10b5-0ma/
