产品简介

SESRV05-4系列是一种高性能的静电保护器件(ESD保护器件),专为敏感电子设备的静电放电(ESD)防护设计。其核心功能是快速泄放静电脉冲,防止静电对电路中的IC、接口等关键部件造成损伤,采用SOT-23-6L标准封装,具有漏电流小,反应速度快(nS级),可靠性高等特性,被广泛应用于HDMI,USB,VGA等高速信号传输接口ESD静电防护,保护每个输入/输出引脚,为可能经历破坏性静电放电(ESD)的电子设备提供高级别保护。

关键特性

  • 低钳位电压:有效限制ESD电压,保护后级电路。
  • 快速响应时间(通常<1ns):迅速响应静电脉冲,避免信号延迟。
  • 低电容(典型值<5pF):适用于高速信号线路(如USB、HDMI、射频接口等)。
  • 高ESD防护等级:支持±15kV(空气放电)和±8kV(接触放电)防护。
  • 多通道设计:常见4通道配置,可同时保护多条数据线。
  • 小封装:SOT-23-6L,适合高密度PCB布局。

应用场景

  • 消费电子:智能手机、平板电脑、可穿戴设备。
  • 通信设备:以太网端口、RS-485、USB 3.0/Type-C接口。
  • 工业控制:传感器、PLC模块的I/O保护。
  • 汽车电子:车载娱乐系统、CAN总线防护。

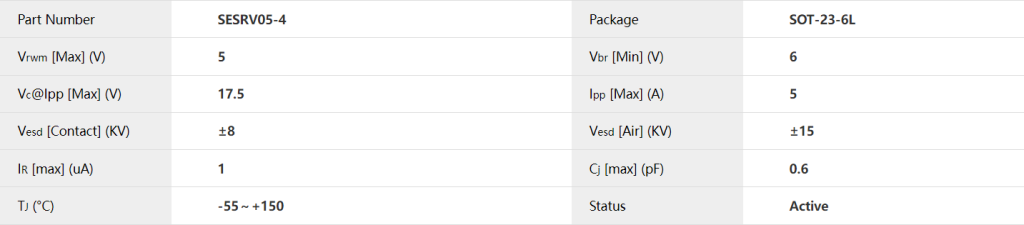

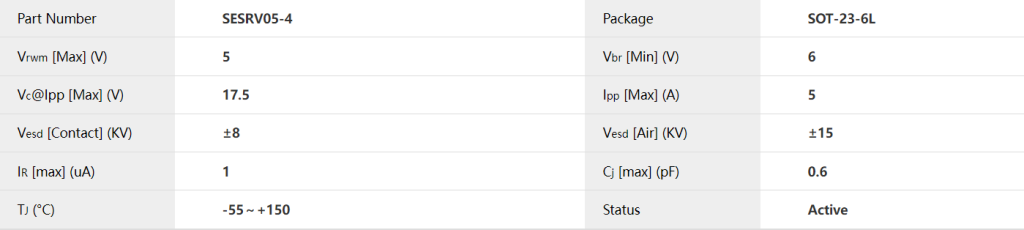

产品参数图

SESRV05-4系列单路和多路ESD静电抑制器产品参数及其规格-赛米微尔-Semiware-社区

产品数据手册

优势

  • 高可靠性:通过严格的可靠性测试(如温度循环、机械冲击)。
  • 无铅环保:符合RoHS、REACH等环保要求。
  • 简化设计:无需外部电源,直接并联在信号线上使用。

选型与设计建议

  • 根据信号速率选择电容值(高速信号需更低电容)。
  • 布局时尽量靠近被保护接口,缩短走线长度。
  • 参考厂商提供的评估板(Demo Board)进行测试。

更多信息

SESRV05-4系列静电抑制器产品,采用SOT-23-6L标准封装,每盘3,000个。了解更多产品详情,请访问https://semiware.com/tvs-array/sesrv05-4/; 现提供样品,您可向全球各地的Semiware 的授权经销商索取样品。
