SG2R08B3000系列气体放电管参数及其规格书

概述

SG2R08B3000系列气体放电管（GDT），是一种利用气体击穿放电原理来保护电路免受高电压冲击的电子器件。采用穿孔安装式封装（8.0×6.0mm) 具备5KA浪涌性能以及 ≤1.5pF的断态电容值，广泛应用于防雷、电涌保护等领域，旨在针对因雷击干扰引起的快速上升瞬态电压提供高水平保护。

产品特性

• 非线性特性：在正常工作电压下，气体放电管处于高阻状态，相当于开路；当电压超过其击穿电压时，气体击穿，管子导通，阻值急剧下降，相当于短路。
• 响应时间：一般在纳秒到微秒级，适用于浪涌保护；虽不如TVS管快，但在高能量浪涌场合更合适。
• 通流能力强：可承受kA级别的浪涌电流（如8/20μs波形下），远高于TVS或压敏电阻。
• 恢复特性：放电后，在电压降低到保持电压以下后，会恢复到高阻状态。
• 绝缘性好：静态时呈高阻状态，漏电流极小，适用于对信号要求较高的通信线路保护。
• 寿命长：寿命可达千次以上浪涌冲击，稳定性高。

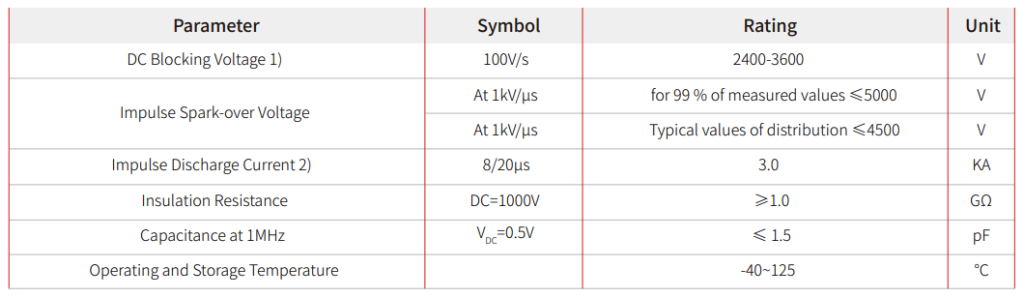

电性参数表

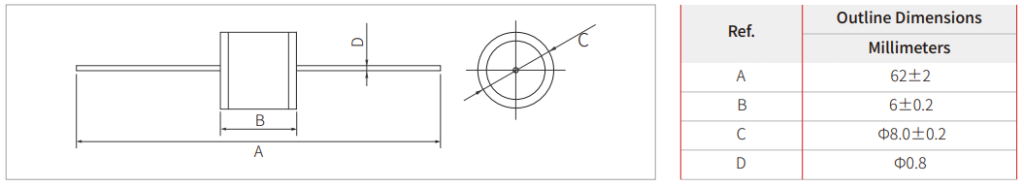

产品尺寸图

应用领域

• 雷电与浪涌保护：安装在通信、网络、广播设备的输入端，用于防止雷电或开关操作产生的浪涌电压；常与TVS管、压敏电阻等器件串联或并联组合使用，形成多级防护电路。
• 通信设备保护：应用于电话线路、DSL、光纤接入点等的线路保护模块中，防止雷击损坏内部电路。
• 电力系统：用于开关柜、配电箱中低压系统的保护，防止开关操作产生的过电压；
• 安防监控系统：摄像头、控制主机等的供电或信号线路中使用GDT保护浪涌引入；
• 车载和轨道交通系统：高压气体放电管用于车辆通信、供电系统防护，满足高能量、高可靠性要求。

了解更多

SG2R08B3000系列气体放电管采用标准封装，每盘1,000个，您可向全球各地的Semiware 的授权经销商索取样品或者购买产品。如需了解更多产品参数及应用详情，请访问https://semiware.com/power-gas-discharge/sg2r08b3000/

关于Semiware

Semiware 拥有陶瓷气体放电管系列的完善产品阵容。Semiware 凭借其在电路保护领域的技术和终端产品的应用背景，为电子、汽车和工业市场上的客户提供服务。如需了解更多信息，请访问Semiware 官方网站：https://semiware.com
