SMA6J6.5A贴片双向TVS瞬态抑制二极管电性参数及数据手册

概述

SMA6J6.5CA 双向瞬态电压抑制二极管（TVS），采用SMA标准贴片封装，专为保护敏感电子设备免受瞬态电压（如ESD、雷击、感性负载切换等）损坏而设计。

电性参数

• 反向截止电压（VRWM）：6.5V（正常工作电压，TVS在此电压下呈高阻抗状态）
• 击穿电压（VBR）：7.22V（最小值，@1mA测试电流）
• 额定功率（Ppp）：600W 可承受短时大电流冲击，吸收能量。
• 极性：双向（Bidirectional）可抑制正负双向的瞬态电压，适用于交流或极性不定的信号线路。
• 封装：SMA（DO-214AC）表面贴装封装，适合高密度PCB设计。
• 响应时间：<1ns 极快响应速度，能迅速抑制瞬态电压。
• 符合标准：IEC 61000-4-2（ESD保护）：±15kV（空气放电）、±8kV（接触放电）

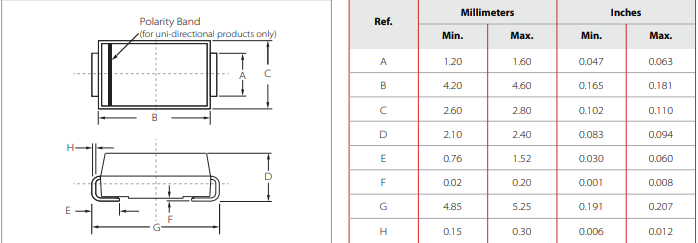

封装尺寸图

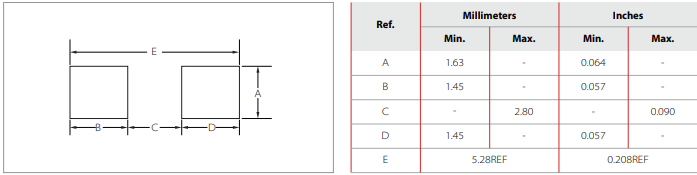

推荐焊盘图

典型应用

• 低电压数字电路保护
  保护MCU的GPIO、UART、I²C、SPI等接口（电压等级≤5V的系统）。例如：6.5V的VRWM适合3.3V或5V电路，提供过压冗余。
• 便携式设备
  手机、平板、穿戴设备的USB端口、音频接口等防ESD设计。
• 工业与汽车电子
  CAN总线、LIN总线、传感器接口的浪涌保护（需配合其他电路设计）。
• 电源管理
  DC-DC转换器输入/输出端的瞬态抑制。
• 通信设备
  以太网PHY芯片、RS-485接口的次级保护（初级保护常用气体放电管）。

使用注意事项

• 功率需求：若预期瞬态能量较高（如雷击），需选择更高IPP的型号或组合保护方案。
• 布局优化：TVS应尽量靠近被保护端口，缩短走线以降低寄生电感。
• 双向vs单向：若信号为单向直流，可考虑单向TVS（如SMAJ6.5A）以获得更低钳位电压。

了解更多
