概述
SMF5.0A 是一款贴片型单向 TVS (瞬态电压抑制) 二极管，广泛用于过电压保护，尤其是在高频电子设备、电路板、通信设备以及其他需要对浪涌或静电放电 (ESD) 进行保护的电路中。TVS 二极管的作用是快速响应并抑制电压尖峰，避免电路中的敏感元件受到瞬态过电压的损害。
特性
反向工作电压 (Reverse Working Voltage)
V_RWM (最大反向工作电压): 5.0 V
该参数是指 TVS 二极管正常工作时，电路上的电压不应超过此值，否则二极管会导通。
击穿电压 (Clamping Voltage)
V_C (钳位电压): 通常为 9.5V（在峰值脉冲电流下）
这表示在指定的瞬时浪涌电流下，TVS 二极管会将电压限制在此值以下，从而保护后续电路不受过高电压损害。
最大峰值脉冲功率 (Peak Pulse Power)
P_pp (最大峰值脉冲功率): 1500 W（在 8/20 μs 浪涌脉冲下）
该参数表示 TVS 二极管能够承受的最大瞬时功率，通常是浪涌电流的最大值。
脉冲响应时间 (Response Time)
t_r (响应时间): 小于 1 纳秒（ns）
TVS 二极管通常具有极快的响应时间，以便在电压超出设定阈值的瞬间进行保护。
泄漏电流 (Reverse Leakage Current)
I_R (反向泄漏电流): 最大 5 µA 在 5V 反向电压下
该参数表示在正常工作电压下，TVS 二极管的漏电流非常小，这有助于降低电路的功耗。
工作温度范围 (Operating Temperature Range)
T_op (工作温度范围): -55°C 到 +150°C
TVS 二极管在此温度范围内能够稳定工作。
存储温度范围 (Storage Temperature Range)
T_stg (存储温度范围): -55°C 到 +150°C
存储时的环境温度范围。
封装类型
封装: SOD-123FL (表面贴装封装)
封装类型有助于二极管的安装和在电路板上的集成。

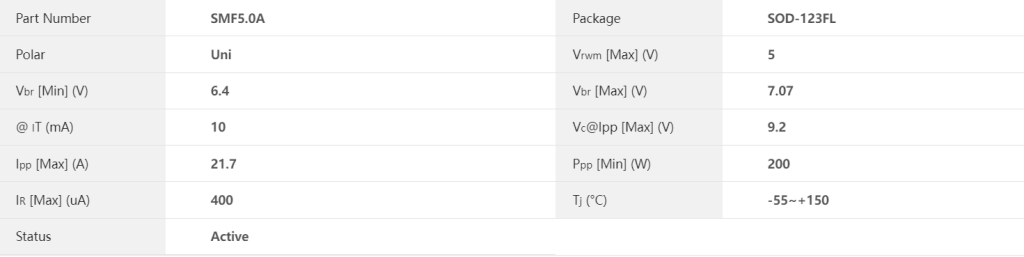

电性参数表
封装尺寸图
推荐焊盘图
数据手册
SMF5.0A 的典型应用电路
一个典型的电路应用包括将 TVS 二极管并联在需要保护的电路两端。例如，某个通信设备的输入端连接一个 SMF5.0A 二极管，电路正常工作时，二极管处于非导通状态。当输入端电压瞬时升高到 5V 以上时，SMF5.0A 会导通并将电压钳制在安全范围内，保护后续电路。
典型应用
- 电源保护：在电源输入端提供过电压保护，避免电源因瞬时浪涌电压损坏。
- 通信设备：如电话、路由器、光纤通信设备等，防止由于电压瞬变而损坏内部电路。
- 数据线路：防止如 USB、HDMI 等数据传输接口受到浪涌电压的损害。
- 家电电子产品：例如电视、洗衣机、空调等设备，确保其稳定运行。
了解更多
在使用SMF5.0A系列单向TVS二极管时，请确保电路的正常工作电压不超过其反向工作电压（VRWM），选择适合应用环境的箝位电压（VC）。还需考虑热管理，尤其是在连续高能瞬态情况下，因为TVS二极管在瞬态事件中可能会产生大量热量。
如果你需要进一步了解安装规范或参数选项，请访问产品详情：https://semiware.com/product-general-tvs/smf5-0a/
