SMBJ10CA系列通用型双向TVS二极管产品关键参数及其应用特性

产品简介

SMBJ10CA是一款双向、表面贴装瞬态电压抑制二极管，采用DO-214AA（SMB）封装，专为10V工作电压的电子设备提供可靠的ESD和浪涌保护。该器件具有600W峰值脉冲功率和超快响应特性。

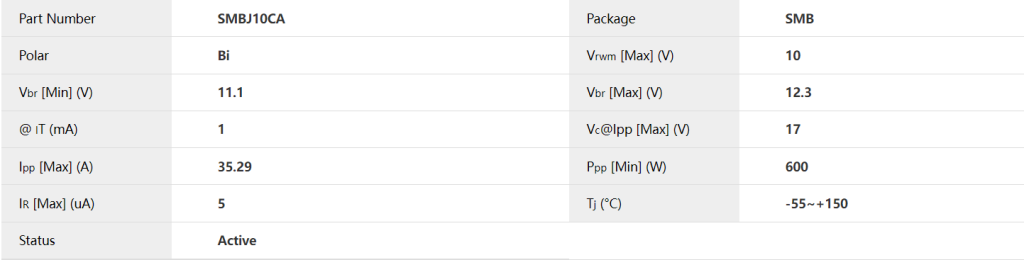

关键参数

核心优势

• 双向保护：正负极性瞬态电压抑制
• 高性价比：平衡性能与成本
• 快速响应：纳秒级保护速度
• 紧凑设计：SMB封装节省空间
• 低漏电流：≤1μA@VRWM

典型应用

• 消费电子产品（USB端口、音频接口）
• 通信设备（RS-232/485接口）
• 工业控制系统（PLC I/O保护）
• 汽车电子（12V系统辅助保护）
• 电源管理电路（DC-DC转换器）

技术特点

• 雪崩击穿技术
• 硅芯片优化设计
• 稳定的温度特性
• 符合RoHS标准
• 无铅工艺制造

选型对比

选型建议

• 交流/差分信号选用双向（CA后缀）
• 直流电路选用单向（A后缀）
• 空间受限选择SMA封装

设计要点

• 尽量靠近被保护器件布局
• 保持短而宽的接地路径
• 配合LC滤波器增强防护效果
• 避免长保护走线
• 注意工作电压余量

该系列产品特别适合需要经济高效保护方案的10V系统应用，其600W的浪涌吸收能力和低钳位电压可有效保护敏感电子元件。与普通稳压二极管相比，具有更快的响应速度和更强的浪涌处理能力。

供货情况

SMBJ10CA系列TVS二极管产品，采用SMB标准封装，每盘3,000个，如需了解产品详情，请访问：https://semiware.com/product-general-tvs/smbj10ca/; 现提供样品，您可向全球各地的semiware 的授权经销商索取样品。
