SM712
概述
电性参数
产品特性
产品应用
相关文档
单路和多路ESD阵列

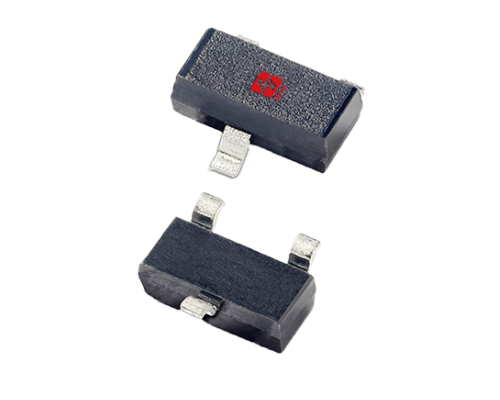

SM712
Active
SM712 是一款专门为 RS-485、RS-422、CAN 等差分通信接口设计的 双向瞬态电压抑制器（TVS），具有优异的静电保护和浪涌抑制能力，适合工业通信总线保护应用。
数据手册
定购产品
电性参数
Part Number
SM712
Package
SOT-23
V
rwm
[Max] (V)
7/12
V
br
[Min] (V)
7.5/13.3
V
c
@Ipp [Max] (V)
12/26
I
pp
[Max] (A)
17
V
esd
[Contact] (KV)
±25
V
esd
[Air] (KV)
±25
I
R
[max] (uA)
10/1
C
j
[max] (pF)
55
T
J
(°C)
-55～+150
Status
Active
产品特性
IEC 61000-4-2 标准（接触放电）：±25kV
IEC 61000-4-2 标准（空气放电）：±25kV
ESD 脉冲快速响应时间： < 1ns
符合 IEC 61000-4-4 和 61000-4-5 浪涌标准
可以抑制工业现场常见的电涌干扰
多通道封装，节省 PCB 空间
相关应用
PLC
心电图示仪
可视门禁
NVR
相关文档
文件名
文件类别
下载
SM712.pdf
Datasheet
ESD-Selection-Guide.pdf
Brochure
ESD-RoHS.pdf
Quality document
ESD-Reach.pdf
Quality document
Semiware-Protection-Devices-Flyer.pdf
Publication
