一、led广告显示屏esd静电问题分析
led显示屏是一种平板显示器,由一个个小的led模块面板组成。显示色彩丰富、高饱和度、高解析度、显示频率高的动态图像;适用性强:政府广场、休闲广场、繁华商贸中心、广告信息发布牌、商业街、火车站、体育场馆(unilumin大运会)等。但由于经常暴露在环境恶烈的地方,所以对其自身电磁兼容(如esd、浪涌 )等方面也有很高要求。

二、tvs二极管阵列(esd静电抑制器)在led广告显示屏esd静电中的使用案例:

TVS二极管阵列(ESD静电抑制器)解决LED广告显示屏ESD静电问题

1、esd静电测试原因分析:

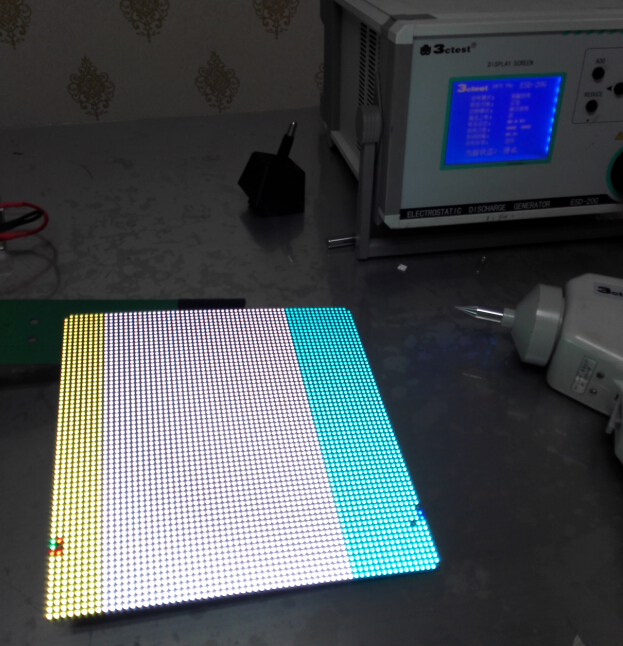

按照iec61000-4-2空气±8k标准。对显示屏led灯进行空气±8k放电,在白色灯全亮状态下,出现两组led灯颜色失真的现象,后经分析为在对机器led灯实施空气±8k放电时,造成了相对应的驱动ic被esd静电损坏。

2、tvs二极管阵列(esd静电抑制器)esd静电整改措施:
在确定原因后,重新更被esd静电损坏的换驱动ic,重新上电点亮后显示正常。于是在相应的驱动ic pin脚对地位置增加防静电tvs二极管阵列(esd静电抑制器)(tvs二极管阵列(esd静电抑制器)型号:seulc3324p),再对led实施空气±8k、±10k进行测试,均没出现损坏ic的现象。

三、seulc3324p静电抑制器产品信息:http://semiware.com/products/tvs-diode-arrays/seulc3324p.html
1、概述
seulc3324p系列静电抑制器产品,具有漏电流小,反应速度快(ns级),极间电容小,可靠性高等特性,被广泛应用于安防监控,网络通讯,汽车电子,白色家电,工业控制等领域的信号接口esd静电防护。
2、典型特性
> 采用标准表面贴装式dfn2510封装
> 快速的响应时间
> 出色的箝位能力
> 漏电流小
> 不含卤素且符合rohs及reach测试标准

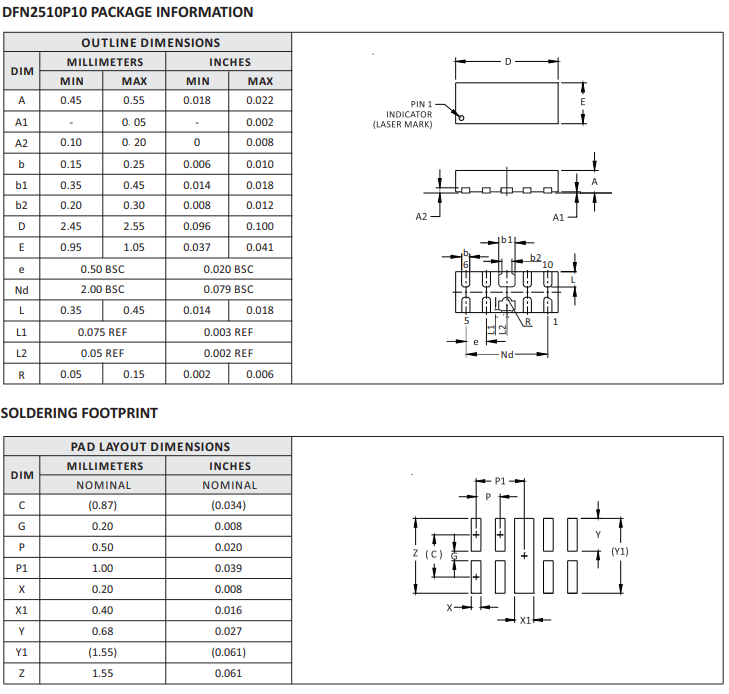

3、产品外形及尺寸图

TVS二极管阵列(ESD静电抑制器)解决LED广告显示屏ESD静电问题

TVS二极管阵列(ESD静电抑制器)解决LED广告显示屏ESD静电问题

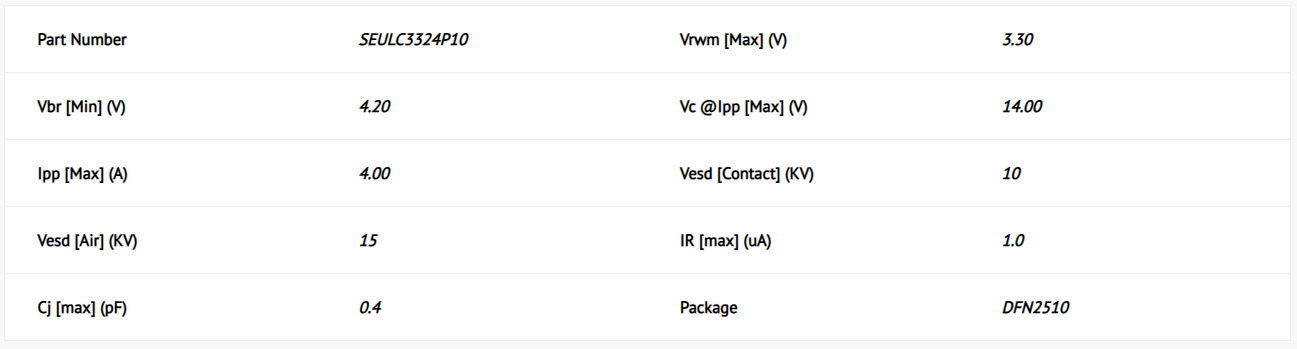

4、典型参数表
TVS二极管阵列(ESD静电抑制器)解决LED广告显示屏ESD静电问题
5、数据手册
http://semiware.com/uploads/datasheet/seulc3324p.pdf

更多信息
赛米微尔提供200多款esd防护器件,从单路esd防护二极管至多路esd防护阵列,整体外形尺寸小至0.6*0.3*0.3mm(dfn0603),工作电压范围覆盖2.5v~36v,电容值低至0.2pf,为电子产品的各类通信接口,如usb、hdmi、rs485、rs232、vga、rj11、rj45、bnc、rf和gpio等提供多元化的esd防护方案。更多信息请见semiware官方页面https://semiware.com;如果您有技术问题,请按以下方式联系技术支持团队: 邮箱:fae03@semiware.com; 电话:86-21-3463-7654; 免费技术支持热线:400-021-57-56
