概述

48V 直流电源系统广泛应用于通信设备、电动汽车、工业控制、充电桩等场景。其工作电压高于常见的12V/24V系统,因此在遭遇浪涌时的电压应力、能量承受要求更高。

面临的主要浪涌风险

  • 继电器、电机、负载切换时产生的感应尖峰电压。
  • 电源线感应雷击电压。
  • 工业或通信环境中,来自接地电位差或电源串扰产生的共模或差模浪涌。

测试标准

 IEC 61000-4-2/4-5、EN 61000-4-2/4-5、GB/T 17626.2/5等

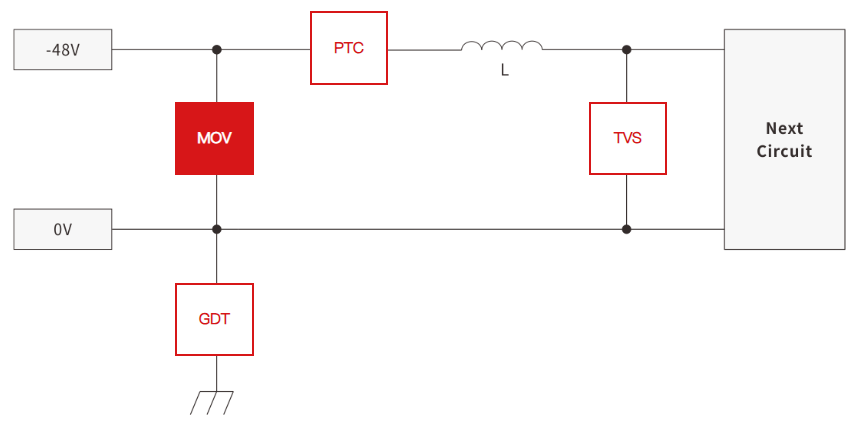

电路保护方案框图

DC48V直流电源带过流保护的差模和共模浪涌保护方案-赛米微尔-Semiware-社区

方案说明

1、多级协同防护架构:
方案采用 “初级 MOV 浪涌泄放(4.5kA~6kA)+ 中级差模电感退耦 + 次级 TVS 精准钳位” 三级设计,优化浪涌响应时序,实现高防护能力与低钳位电压的平衡,兼容多样化电路设计。

2、过流 / 短路双重保护机制:
在 MOV 后串接自恢复保险丝(PTC),0.75A~5A 多规格可选,既能应对负载过流保护,又能在 TVS 异常失效时快速切断回路,避免电路损坏。

3、差共模干扰全向防护:
差模防护:电源正负端并接高通流 MOV,快速泄放差模浪涌能量;
共模防护:GND 与 PE 间并接陶瓷气体放电管(GDT),提供共模浪涌泄放路径,可通过选型(90V~800V)适配不同绝缘耐压测试需求。

4、灵活器件选型适配:
可根据通信、工业、汽车电子等不同场景的测试等级(如 4KV/2KA 浪涌、±15kV 静电),定制化组合器件,满足差异化防护需求。

更多方案详细说明,请访问https://semiware.com/reference-designs/dc48v-2ka/

方案推荐相关保护器件

1、MOV推荐使用14D820K系列浪涌型压敏电阻,产品具有响应速度快、高浪涌吸收电流等特性。如需了解更多产品参数信息,请访问:https://semiware.com/product-general-mov/14d820k/

2、PTC推荐使用SMD2920-075/60系列自恢复保险丝,采用表面贴装外形结构,产品具备自恢复的物理特性,被广泛应用于消费类电子产品、计算机、照明、仪表等行业的过电流保护。如需了解更多产品参数信息,请访问:https://semiware.com/product-pptc/smd2920-075-60/

3、GDT推荐使用SG5042B090系列陶瓷气体放电管(GDT),具有极间电容低、浪涌吸收能力强、插入损失低、使用寿命长等特性,被广泛应用于电气和通信设备提供瞬态过电压保护,尤其适用于ADSL、通讯基站、通讯电源、光伏、储能等行业领域。如需了解更多产品参数信息,请访问https://semiware.com/power-gas-discharge/sg5042b090/

4、TVS推荐使用SVC150B58系列高可靠性TVS二极管产品,通过先进的封装技术,采用表面贴装型SMC标准封装,额定功率1500W,具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。专门用于保护电路应用中敏感电子设备,使其免受雷击和其他瞬态电压事件引起的瞬态电压侵害。如需了解更多产品参数信息,请访问https://semiware.com/product-tvs-diode/svc150b58/
