产品简介

SMBJ5.0CA是一款采用SMB封装的双向瞬态电压抑制二极管(TVS)，专为保护敏感电子电路免受瞬态电压（如ESD、浪涌和感应负载切换）的损坏而设计。其双向结构可有效抑制正负极性瞬态电压，适用于交流和直流电路保护。

关键特性

  • 标准工作电压：5.0V（VRWM）
  • 峰值脉冲功率：600W（8/20μs波形）
  • 超快响应时间：<1ps
  • 低钳位电压：9.2V（@IPP=10.9A）
  • 双向保护：对称结构适用于交流/直流电路
  • 低漏电流：800μA（@VRWM）
  • 宽温度范围：-55℃至+150℃

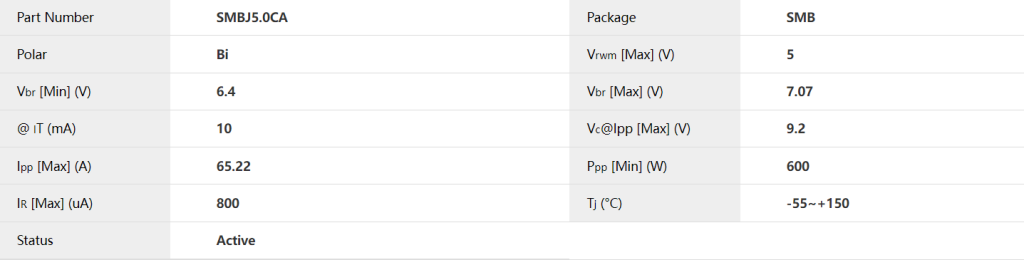

产品参数图

SMBJ5.0CA系列TVS瞬态抑制二极管产品参数及其规格书-赛米微尔-技术支持社区

典型应用

电源端口保护：

  • 5V DC电源输入/输出保护
  • USB电源线路防护

通信接口保护：

  • RS-232/485接口
  • CAN总线保护

工业控制系统：

  • PLC I/O端口保护
  • 传感器接口防护

消费电子：

  • 智能家居设备电源保护
  • 便携式电子设备ESD防护

技术参数手册

SMBJ5.0CA系列TVS二极管产品下载

产品优势

  • 高性价比：比同类气体放电管(GDT)更经济可靠
  • 紧凑设计：SMB封装节省PCB空间
  • 高可靠性：通过IEC 61000-4-2（ESD）和IEC 61000-4-5（浪涌）认证
  • 快速响应：ns级响应速度，优于MOV器件

设计指南

布局建议：

  • 尽量靠近被保护端口放置
  • 缩短连接走线以降低寄生电感

配套元件选择：

  • 可搭配PPTC实现过流保护
  • 与滤波电容配合使用效果更佳

散热考虑：

  • 高频次浪涌应用需考虑散热设计

兼容型号

同系列产品：

  • SMBJ5.0A（单向）
  • SMAJ5.0CA（400W功率）
  • SMCJ5.0CA（1500W功率）

包装信息

  • 标准包装：3000pcs/卷（卷带包装）
  • 最小订单量：可按需订购
