概述
有刷直流电机(Brushed DC Motor)是一种通过电刷和换向器实现电流方向切换的传统电机,结构简单、制造工艺成熟、价格远低于无刷电机(BLDC),所以被广泛应用于家用电器、电动工具、医疗、玩具以及汽车等领域。由于电机碳刷换向会产生拉弧与瞬间浪涌,会破坏线路路径上的其它敏感器件,同时EMI的噪声超标,无法满足EMI测试要求。
EMI问题解决方案

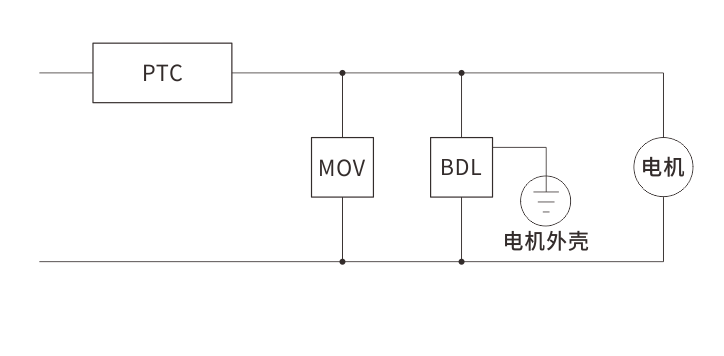

为了解决相关的EMI问题,我们会使用BDL滤波器,来抑制碳刷转动产生的高频辐射,但针对不同品质的电机以及应用场景,单单使用BDL滤波器可能达不到想要的效果,因此我们引入了MOV压敏电阻和PPTC产品。

压敏电阻的工作原理

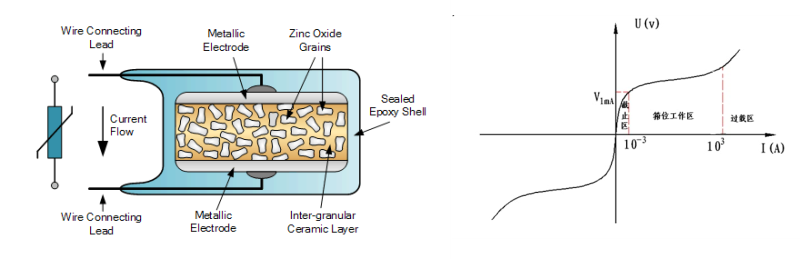

压敏电阻由金属氧化物(如氧化锌ZnO) 颗粒,混合少量其他金属氧化物(如Bi₂O₃、Co₂O₃)烧结而成,形成多晶半导体陶瓷。两侧覆盖银或铝电极,与外部电路连接。氧化锌晶粒被 晶界层(高阻层)包裹,正常电压下晶界层阻隔电流。当电压超过阈值(压敏电压),晶界层发生 齐纳击穿 或 隧道效应,电阻骤降,形成导通路径,泄放浪涌电流。
结构上,压敏为内部烧结的复合金属氧化物填充,利用烧结后微晶粒与高电阻晶界层的非线性电压特性工作。压敏这样的结构会使得压敏可以有更高的寄生电容,在实际使用中压敏约等于普通TVS二极管并联电容, 压敏在应用中可以比同等TVS二极管方案减少2-5个滤波电容。

压敏电阻的核心参数
- 压敏电压(V₁mA):通过1mA直流电流时两端的电压值,代表钳位启动阈值。
- 选型原则:压敏电压需高于系统 最大工作电压(如220V交流系统选V₁mA≥470V)。低于被保护器件的 最大耐压值(如IC耐压40V则选V₁mA≤33V)。
- 通流容量(IP):承受规定波形(如8/20μs)的最大浪涌电流值(如20kA)。
- 选型依据:根据浪涌等级(如雷击测试等级)选择,需留足余量。
- 能量耐受:单次脉冲可吸收的能量(单位:焦耳J),需覆盖预期浪涌能量。
- 响应时间:纳秒级(但受封装引线电感影响,实际可达几十纳秒)。
- 寄生电容:几百pF至nF级,高频电路中需注意对信号完整性的影响。
注意事项

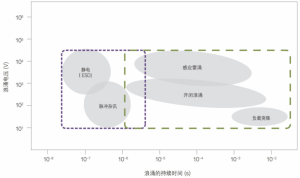

实际应用时不同电机的大小与功率都有差异,小电机空间有限且浪涌持续时间短可以选用SMD贴片封装产品。 大电机功率很大,面临的浪涌也更严峻,这个时候就需要用到DIP插件类型压敏(MOV),插件类型的压敏(MOV)尺寸更大有更强的浪涌通流能力,应对大浪涌时有更强的防护能力保证器件的安全性。

更多信息
针对不同的测试标准和应用场景,要选择合适的元器件,以此达到事半功倍的效果,本文通过对压敏器件的介绍,在解决有刷直流电机问题上提供了一种方案,如需要了解更多相关压敏电阻产品的选型及技术参数信息,请访问https://semiware.com/products/general-mov/
